MANUAL DE SERVICIO Y DIAGNOSTICO DE ALARMAS AUTOMOTRICES ORIGINALES
1

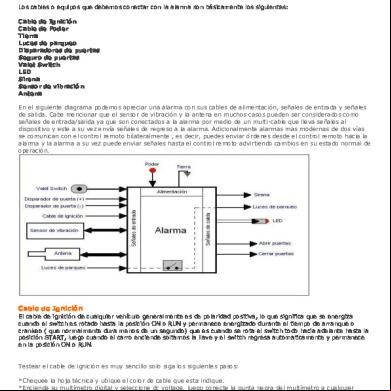

DEBIDO A LA CRECIENTE DEMANDA DE COMODIDAD EN LAS FUNCIONES DE LOS AUTOS POR PARTE DE LOS S DE VEHÍCULOS AUTOMOTORES LAS FABRICAS ARMADORAS SE DIERON A LA TAREA DE INCLUIR JUNTO CON LAS LLAVES UN SISTEMA DE APERTURA DE SEGUROS O CAJUELA A CONTROL REMOTO (KEY LESS), QUE ADEMAS EN ALGUNOS MODELOS SE ACTIVA Y DESACTIVA EL SISTEMA DE SEGURIDAD (ALARMA O ANTI-THEFT) ACTIVO. ADEMAS DE ACTIVAR Y DESACTIVAR EL SISTEMA DE SEGURIDAD POR CONTROL REMOTO EN ALGUNOS MODELOS DE AUTOS O CAMIONETAS ESTAS TAMBIÉN SE ACTIVAN O DESACTIVAN POR MEDIO DE LAS CERRADURAS O UN TECLADO NUMÉRICO INTEGRADO EN LA PUERTA DEL OPERADOR. PERO ¿QUE HACER CUANDO EL PIERDE LAS LLAVES Y CONTROL Y SU VEHÍCULO ESTA CON EL SISTEMA DE SEGURIDAD ACTIVADO? PRIMERO CONOZCAMOS COMO TRABAJA UN SISTEMA DE SEGURIDAD PARA PODER DAR UN SEVICIO DE CALIDAD. LA FUNCIÓN DEL SISTEMA DE SEGURIDAD (ALARMA) ES IMPEDIR QUE EL VEHÍCULO ENCIENDA AL ESTAR ACTIVADO. PERO EN LOS VEHÍCULOS DEL MODELO 2000 AL ACTUAL ESTA REGLA NO SE APLICA AL 100% POR QUE INTEGRAN EN EL SISTEMA UN TRANSPONDER BRINDANDO MAYOR SEGURIDAD. LA ALARMA SE ACTIVA AL ABRIR ALGUNA PUERTA, CAJUELA, COFRE, RECIBIR UN IMPACTO, ROTURA DE UN CRISTAL O AL RECONECTAR LA CORRIENTE DE LA BATERÍA. EL CEREBRO DE LA ALARMA CAPTA ESTA SEÑAL Y ACTIVA EL CLAXON Y LUCES, TAMBIÉN SE ACTIVA EL SISTEMA DE CORTE DE ENCENDIDO IMPIDIENDO QUE EL VEHÍCULO ARRANQUE.
2
EL CORTE DE ENCENDIDO TRABAJA DE VARIAS FORMAS. 1.
CORTE DE SEÑAL DE ENCENDIDO DEL SWITCH A LA MARCHA.
2.
CORTE DE SEÑAL DE CORRIENTE A LA BOBINA.
3.
PONER A TIERRA (ATERRIZAR) LA SEÑAL DE ENCENDIDO EN LA BOBINA.
4.
CORTE DE LA SEÑAL DE REFERENCIA.
*LA SEÑAL DE REFERENCIA PUDE SER CORTADA DEL SENSOR ¡HALL! DEL DISTRIBUIDOR, DEL SENSOR DE POSICIÓN DE CIGUEÑAL, SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS, ETC. 5.
CORTE DE SEÑAL DE INYECCIÓN.
AL HABER FALTA DE ALGUNA DE ESTAS SEÑALES DE REFERENCIA EL SISTEMA NO FUNCIONA Y EL VEHÍCULO NO ENCIENDE. LOS PRIMEROS SISTEMAS DE SEGURIDAD EN LOS VEHÍCULOS EL CORTE DE ENCEDIDO O DE SEÑAL DE REFERENCIA FUNCIONABA POR MEDIO DE UN RELEVADOR (RELAY) DE PLATINOS, EN LOS SISTEMAS ACTUALES ESTE CORTE DE SEÑAL O REFERENCIA ES POR MEDIO DE SISTEMAS ELECTRÓNICOS, HACIENDO EL CORTE MAS EFECTIVO Y SEGURO. ES AQUÍ DONDE EL SISTEMA SE HACE COMPLEJO PORQUE PARA DESACTIVAR ALGUNOS SISTEMAS DE SEGURIDAD NO BASTA CON LOCALIZAR EL MODULO Y DESCONECTARLO, TAMBIÉN SE REQUIERE DE UN POCO DE TRABAJO PARA LOCALIZAR SEGÚN SE NECESITE ALGUN ARNÉS (CONEXIÓN DE CABLES A ALGÚN COMPONENTE), Y ENCONTRAR UN CABLE O CABLES EN ESPECIFICO PARA DESACTIVAR EL SISTEMA Y EL AUTO PUEDA ENCENDER O DESBLOQUEAR EL SISTEMA PARA
3
PODER CONECTAR EQUIPO DE PROGRAMACIÓN DE LLAVES Y CONTROLES. ESTÉ PROBLEMA ES COMÚN EN LINEA CRHYSLER, DODGE Y JEEP SI NO SE DESBLOQUEA EL SISTEMA NO SE TIENE AL "BCM" (COMPUTADORA DE CONTROL DE RIOS DEL VEHÍCULO), IMPIDIENDO LA PROGRAMACIÓN.
4
LINEA CADILLAC ESTA EMPRESA INTEGRA EN ALGUNOS DE SUS MODELOS UN CONTROL DE RF (RADIO FRECUENCIA) QUE NO SON NECESARIAMENTE PARA ACTIVAR UNA ALARMA Y CERRAR SEGUROS TAMBIÉN EXISTE EL SISTEMA KEYLESS (ENTRADA SIN LLAVE), QUE NOS SIRVE PARA LA APERTURA DE SEGUROS, CAJUELA, TAPA DE GASOLINA O PÁNICO.
•
CATERA 1997-2001
•
CABLE CAFE/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA LA ENCONTRAMOS EN EL BCM
•
KICK DEL PASAJERO
•
CTS 2003-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA
•
PUERTA DEL CONDUCTOR
•
DE VILLE 1987-1999
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
KICK DEL CONDUCTOR
5
• DE VILLE 2000-2005 •
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
DTS 2006-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
•
ESCALADE2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA TRAS LA CUBIERTA INFERIOR DEL TABLERO DEL LADO DEL CONDUCTOR
•
ESCALADE 2003—2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
6
LINEA CHEVROLET
•
AVALANCHE 2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA TRAS LA CUBIERTA INFERIOR DEL TABLERO DEL LADO DEL CONDUCTOR
•
AVALANCHE 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
AVALANCHE 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
7
•
BLAZER1998—2003
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA DEL LADO DERECHO DEL PEDAL DEL ACELERADOR EN LA CAJA DE LA CALEFACCIÓN
•
BLAZER 2004-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO ABAJO DEL RADIO
•
CÁMARO 1998-2002
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
CAVALIER 2004-2006
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
COVALT 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
8
•
CORVETTE 1984-1996
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
KICK DEL CONDUCTOR
•
CORVETTE 1997-2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
CORVETTE 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
PICK UPS 1999-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
KICK DEL
•
HHR 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
CONDUCTOR
9
•
IMPALA 2002-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA A UN LADO DEL PEDAL DE FRENOS ES UNA CAJA NEGRA DE TRES ARNESES
•
IMPALA 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
LUMINA 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
MONTE CARLO 2000-2003
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA A UN LADO DEL PEDAL DE FRENOS ES UNA CAJA NEGRA DE TRES ARNESES
10
•
MONTECARLO 2004-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA DEBAJO DEL TABLERO A UN LADO DEL PEDAL DEL FRENO DE EMERGENCIA
•
MONTE CARLO 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
SILVERADO 2003-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
S-SERIES 2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA DEL LADO DERECHO DEL PEDAL DEL ACELERADOR ABAJO DEL RADIO
11
•
SSR 2003-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL RDM
•
EL RDM ESTA EN EL CENTRO DE LA PARED TRASERA JUNTO A LOS ASIENTOS
•
SUBURBAN 2001-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DEL LADO DEL CONDUCTOR
•
SUBURBAN 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
SUBURBAN 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA
•
PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
12
•
TAHOE 2000-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DE LADO DEL CONDUCTOR
•
TAHOE 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
TAHOE 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
•
TRAIL BLAZER 2002-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
13
•
UPLANDER 2005-2007
•
CABLE PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS C2 DEL BCM
•
EL BCM ESTA AL LADO IZQUIERDO DE LA COLUMNA DE DIRECCIÓN
•
VENTURE 1997-1998
•
CABLE NARANJA/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM
•
EL BCM ESTA EN EL KICK DEL LADO DEL PASAJERO
•
VENTURE 1999-2005
•
CABLE NARANJA/NEGRO
•
SEÑAL NEGATIVA
•
ES UNA SEÑAL DE 3.5 SEGUNDOS
•
EN EL MODULO DE LA PUERTA DEL LADO DEL CONDUCTOR
14
LINEA CHRYSLER
•
300 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
300 M 1999-2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
CIRRUS 1995—2000
•
CABLE VERDE/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 470 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL BCM
•
EL BCM ESTA ATRÁS DE LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO
•
CONCORDE 1993—1997
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
15
•
CONCORDE 1998-2003
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
CONCORDE 2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ARNÉS AZUL DEL BCM
•
EL BCM ESTA AL LADO IZQUIERDO DEL TABLERO EN LA CONECCIÓN NEGRA
•
LHS 1993-1997
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
LHS 1998-2001
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
16
•
PACIFICA 2004-2007
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 750 OHMS
•
MODULO DE LA PUERTA DEL CONDUCTOR
•
PT CRUSIER 2001-2005
•
CABLE VERDE/BLANCO
•
SEÑAL NEGATIVA
•
VALOR DE 7200 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
PT CRUSIER 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
SEBRING CONVERT Y SEDAN 1996-2000
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 470 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR JUNTO AL CABLE DE APERTURA DEL COFRE
17
•
SEBRING CONVERT Y SEDAN 2001-2006
•
CABLE VERDE CLARO/NARANJA
•
VALOR DE 750 OHMS
•
CONECTOR 4 DEL BCM
•
EL BCM ESTA ABAJO DEL TABLERO DEL LADO DEL CONDUCTOR
•
SEBRING COUPE 1995-2000
•
CABLE VERDE/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
•
SEBRING COUPE 2001-2005
•
CABLE NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
TOWN & COUNTRY1996—2000
•
CABLE NEGRO/VERDE OSCURO Ó CABLE NEGRO/VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 665 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
18
•
TOWN & COUNTRY 2001-2003
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 9000 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
TOWN & COUNTRY 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
VOYAGER 20001—2003
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA VALOR DE 9000 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
19
LINEA DODGE
•
CALIBER2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
CARAVAN 1996-2000
•
CABLE NEGRO/VERDE OSCURO Ó CABLE NEGRO/VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 665 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
CHARGER 2006-2007
•
CABLE ROSA/BLANCO
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL SWITCH Y SE LE APLICA CORRIENTE O SE GIRA EL SWITCH A ENCENDIDO
•
DAKOTA1997-2000
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
20
•
DAKOTA 2001-2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1565 OHMS
•
ESTA LINEA ESTA EN EL CTM
•
EL CTM ESTA EN EL KICK DEL CONDUCTOR
•
DAKOTA 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
DURANGO 1998-1999
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR EN EL CONECTOR NEGRO
•
DURANGO 2000
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1562 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
21
•
DURANGO 2001-2003
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
DE 1562 OHMS
•
ESTA LINEA SE LOCALIZA EN EL BCM QUE ESTA EN EL KICK DEL CONDUCTOR
•
DURANGO 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
INTREPID 1993-1997
•
CABLE VERDE CLARO/NARANJA DELGADO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
INTREPID 1998—2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
22
•
MAGNUM 2005-2007
•
ROSA/BLANCO
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL SWITCH Y SE LE APLICA CORRIENTE O SE GIRA EL SWITCH A ENCENDIDO
•
NEÓN 2000-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 7500 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
•
RAM PICK UP 1998-2001
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1500 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
23
•
RAM PICK UP 2002-2003
•
CABLE VERDE/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 480 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
•
RAM PICKUP 2004
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 480 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
•
RAM PICKUP 2005
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 1565 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
24
•
RAM PICK UP 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
RAM VAN 1998-2000
•
CABLE NEGRO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN LA PARED DE FUEGO JUNTO AL KICK DEL CONDUCTOR
•
RAM VAN 2001-2003
•
CABLE NEGRO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1565 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR EN EL ARNÉS BLANCO
•
STRATUS 1995-2000
•
CABLE VERDE/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 480 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL BCM TRAS LOS FUSIBLES
25
•
STRATUS 2001-2002
•
CABLE VERDE CLARO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE CONTROL DE LA PUERTA DEL CONDUCTOR
•
STRATUS 2003-2005
•
CABLE NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ETACS-ECU JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR EN EL PIN 25
•
STRATUS SEDAN 2001-2006
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 750 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
VIPER RT/10 GTS 1998—2002
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL ARNÉS AZUL CLARO DEL EEC QUE ESTA EN EL TÚNEL DE LA TRANSMISIÓN DEL LADO DEL CONDUCTOR
26
•
VIPER SRT/10 2003-2005
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 2210 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS B3 DEL BCM QUE ESTA EN EL KICK DEL CONDUCTOR
27
LINEA FORD
•
CROWN VICTORIA 1995
•
VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
ECONOLINE1992-2003
•
VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ATM DEL PILAR B DEL LADO DEL CONDUCTOR
•
ESCAPE 2001-2004
•
AZUL/VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL GEM QUE SE ENCUENTRA EN EL PISO DEL CENTRO DE LA CONSOLA, QUITAR EL NEGRO DEL LADO DERECHO DEL PEDAL DEL ACELERADOR
•
ESCAPE 2005-2007
•
CABLE AZUL OSCURO/VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO
28
•
ESCORT Y ESCORT ZX2 1997-2002
•
CABLE AZUL
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL SWITCH Y SE LE APLICA CORRIENTE O SE GIRA EL SWITCH A ENCENDIDO O SE DESACTIVA CON CONTROL TAMBIÉN
•
EXPLORER 1989-2003
•
CABLE VERDE/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE CONTROL DE LA PUERTA DEL CONDUCTOR
•
EXPLORER SPORT/TRACK 2002-2003
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
F-SERIES 1997-2003
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
29
•
FIVE HUNDRED 2005—2007
•
CABLE AZUL CRARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
PARA LA APERTURA DE LA CAJUELA SE APLICA UNA SEÑAL NEGATIVA AL CABLE ROSA/NARANJA DEL SJB
• •
• •
FOCUS 2000—2003 PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL NEGATIVA AL CABLE NEGRO/AMARILLO DEL FKE SI ESTA EQUIPADO QUE SE ENCUENTRA EN EL LADO DERECHO DE LA GUANTERA, ABAJO DEL TABLERO
FOCUS 2004—2007 PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL NEGATIVA AL CABLE NEGRO/BLANCO DEL GEM SI ESTA EQUIPADO QUE SE ENCUENTRA EN EL KICK DEL PASAJERO
•
FREESTAR 2004—2007
•
CABLE AZUL CRARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
30
•
FUSIÓN 2006-2007
•
CABLE PURPURA/CAFÉ
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO O EN EL KICK DEL CONDUCTOR
•
GT 2005-2007
•
CABLE BLANCO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO
•
PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL POSITIVA AL CABLE ROJO DEL SJB EN EL ARNÉS "c" SI ESTA EQUIPADO
•
MUSTANG 1994-1998
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
MUSTANG 1999-2004
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL GEM QUE ESTA ARRIBA DEL QUICK DEL CONDUCTOR
31
•
MUSTANG 2005-2007
•
CABLE AZUL CLARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA DEL LADO DEL PASAJERO
•
TAURUS 1996-1999
•
CABLE ROSA/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
TAURUS 2000—2006
•
CABLE ROSA/BLANCO
•
SEÑAL NEGATIVA
•
• •
ESTA LINEA SE ENCUENTRA EN EL GEM QUE ESTA DEL LADO IZQUIERDO DE LA COLUMNA DE DIRECCIÓN, ATRÁS DEL CONECTOR OBDII
THUNDERBIRD II PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL NEGATIVA AL CABLE BLANCO DEL FEM SI ESTA EQUIPADO QUE SE ENCUENTRA EN EL KICK DEL CONDUCTOR, ABAJO DEL TABLERO
32
•
WINDSTAR1997-1998
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
WINDSTAR 1999—2003
•
AZUL CLARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL FEM QUE ESTA EN LA PARED DE FUEGO DEL LADO DEL CONDUCTOR
33
LINEA GMC
•
ENVOY1999-2001
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO ABAJO DEL RADIO
•
ENVOY 2002-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
SIERRA 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
34
•
SONOMA 2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DE LADO DEL CONDUCTOR
•
YUKON 2000-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DE LADO DEL CONDUCTOR
•
YUKON 2003 -2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
YUKON 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN ELMODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
35
LINEA HONDA
•
ACCORD 1998-2002
•
CABLE AZUL
•
SEÑAL NEGATIVA
•
EN EL MODELO EX EL CABLE ESTA EN EL MODULO DE CONTROL DE VIDRIOS
•
EN EL MODELO LX ESTA EN EL K/E QUE ESTA BAJO EL TABLERO DEL LADO DEL CONDUCTOR
•
ACCORD 2003-2004
•
CABLE BLANCO
•
SEÑAL NEGATIVA
•
•
ACCORD/HIBRIDO 2005-2007
•
CABLE BLANCO Ó BLANCO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
•
CIVIC 2004-2005
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
36
•
CIVIC 2006
•
CABLE CAFÉ
•
SEÑAL NEGATIVA
•
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL MICU QUE ESTA EN LA CAJA DE FUSIBLES
CVR 2004-2006
• SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
ODISSEY 2002-2003
•
CABLE AZUL
•
SEÑAL NEGATIVA
•
•
ODISSEY 2004
•
EN MODELO EX
•
CABLE NEGRO/ROJO Ó AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
37
•
ODISSEY 2005-2006
•
CABLE BLANCO/ROJO O BLANCO
•
SEÑAL NEGATIVA
• ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
•
PORT1999-2002
•
CABLE AMARILLO/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR, EL CONECTOR BLANCO
•
PILOT 2003
•
CABLE AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CILINDRO DE LA LLAVE EN EL INTERIOR DE LA PUERTA DEL CONDUCTOR
•
PILOT 2005-2006
•
CABLE NEGRO/ROJO Ó AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CILINDRO DE LA LLAVE EN EL INTERIOR DE LA PUERTA DEL CONDUCTOR
38
LINEA HUMMER
•
H2 2003-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
39
LINEA JEEP
•
CHEROKEE 1994-1996
•
CABLE VERDE/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
COMMANDER 2006-2008
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
GRAND CHEROKEE 1996-1998
•
PURPURA/AMARILLO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
•
GRAND CHEROKEE1999-2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 463 OHMS
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
40
•
LIBERTY 2002-2004
•
CABLE VERDE CJLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 473 OHMS
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA EN EL LADO IZQUIERDO DE LA CAJA DE FUSIBLES
•
LIBERTY 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
41
LINEA LINCOLN
•
AVIATOR 2003-2005
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS GRIS DEL CSM EN EL PILAR C DEL LADO DEL PASAJERO
•
CONTINENTAL 1998-2002
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
TOWN CAR 2003-2006
•
AZUL CLARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL LCM QUE ESTA LA CAJA AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
ZEPHYR 2006-2007
•
CABLE PURPURA/CAFÉ
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL SJB ARNÉS C QUE ES PARTE DE LA CAJA DE FUSIBLES/RELAY
42
LINEA MERCURY
•
COUGAR1996-1997
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
COUGAR 1999-2002
•
CABLE NEGRO/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
GRAND MARQUIS 2006
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR Ó EN EL LCM QUE ESTA EN EL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
VILLAGER1997-1998
•
CABLE ROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
43
•
VILLAGER1999-2002
•
CABLEROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
44
LINEA MINI
•
COOPER 2004-2005
•
CABLEROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS NEGRO DEL GMCU EN EL KICK DEL PASAJERO
45
LINEA MITSUBISHI
•
GALANT 2002
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
GALANT 2003
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
GALANT 2004-2005
•
CABLE ROJO/VERDE
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
MONTERO 2001-2002
•
CABLE CAFÉ
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
46
•
MONTERO 2003-2005
•
CABLE CAFE
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
MONTERO SPORT 2003
•
CABLE ROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
MONTERO SPORT 2004
•
CABLE NEGRO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
OUTLANDER 2003-2005
•
CABLE CAFÉ/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
47
LINEA NISSAN
•
350 Z 2003-2006
•
CABLE AZUL CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA
•
PUERTA DE LADO DEL CONDUCTOR
•
ALTIMA1998-2001
•
CABLE VERDE/AMARILLO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL SECU QUE SE ENCUENTRA AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN, ES NEGRO Ó AZUL
•
ALTIMA 2002-2006
•
CABLE BLANCO/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
ARMADA 2005-2007
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR 48
•
FRONTIER 2005-2006
•
CABLE ROJO/BLANCO Ó GRIS
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
MÁXIMA 2000-2001
•
CABLE NARANJA/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
MÁXIMA 2004-2006
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
MURANO 2003-2005
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
49
•
PATHFINDER 2001
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU ENTRE LA COLUMNA DE DIRECCIÓN Y LA CAJA DE FUSIBLES
•
PATHFINDER 2O02-2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
PATHFINDER 2005-2006
•
CABLE BLANCO/VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
QUEST 1999-2005
•
CABLE ROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DE LADO DEL CONDUCTOR
50
•
SENTRA1995-1999
•
CABLE VERDE/AMARILLO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL KICK DEL CONDUCTOR
•
SENTRA 2000-2006
•
CABLE BLANCO/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
TITÁN 2004-2007
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
XTERRA1999-2003
•
CABLE AMARILLO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DEL CABLE DE APERTURA DEL COFRE
51
•
XTERRA 2004
•
CABLE AMARILLO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
XTERRA 2005-2007
•
CABLE ROJO/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
52
LINEA PLYMOUTH
•
BREEZE 1996-2000
•
CABLE VERDE/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 470 OHMS
•
ESTA LINEA SE ENCUENTRA EN EL KICK DEL CONDUCTOR
•
NEÓN 2000-2001
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 250 OHMS
•
ESTA LINEA SE ENCUENTRA EN EL ARNÉS DEL KICK DEL CONDUCTOR
•
VOYAGER1996-2000
•
CABLE BLANCO/VERDE OSCURO Ó CABLE BLANCO/VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 665 OHMS
•
ESTA LINEA SE ENCUENTRA EN EL BCM QUE ESTA EN LA CAJA DE FUSIBLES/RELAY
53
LINEA PONTIAC •
AZTEC 2001-2005
•
CABLE PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS ROSA DEL BCM QUE ESTA EN EL CENTRO DEL TABLERO DEL LADO DEL CONDUCTOR
•
BONEVILLE 2000-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
FIREBIRD 1996-2002
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
GRAN PRIX 2004-2006
•
CABLE PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM QUE ESTA DEL LADO IZQUIERDO DE LA COLUMNA DE DIRECCIÓN ABAJO DEL TABLERO DE LADO DEL CONDUCTOR
•
GTO 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
54
•
SOLSTICE 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
SUN FIRE 2004-2005
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
TRANSPORT1997-1998
•
CABLE NARANJA/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM EN EL KICK DEL LADO DEL CONDUCTOR
•
TRANSPORT 1999-2000
•
CABLE NARANJA/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA GUANTERA
55
LINEA PORSCHE
•
911 CARRERA 996 2003-2004
•
CABLE CAFÉ/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MUDULO DE LA ALARMA QUE ESTA ABAJO DEL ASIENTO DEL CONDUCTOR
•
BOXTER 2003-2004
•
CABLE CAFÉ/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MUDULO DE LA ALARMA QUE ESTA ABAJO DEL ASIENTO DEL CONDUCTOR
56
LINEA VW •
BEETLE 1998-2002
•
CABLE BLANCO/VERDE
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CONECTOR DE PUERTA DEL LADO DEL CONDUCTOR
•
PARA QUE SUBAN LOS SEGUROS ES DOBLE PULSO EN LA LINEA
•
BEETLE 2003-2005
•
CABLE AMARILLO/VERDE
•
CABLE BLANCO/VERDE
•
SEÑAL NEGATIVA
•
VALOR DE 200 OHMS
•
GOLF/JETTA1999-2005
•
CABLE VERDE/ROJO
•
CABLE AMARILLO/VERDE
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CONECTOR DE LA PUERTA DEL LADO DEL CONDUCTOR
•
PARA QUE SE SUBAN LOS SEGUROS ES UN DOBLE PULSO EN LA LINEA
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
1
DEBIDO A LA CRECIENTE DEMANDA DE COMODIDAD EN LAS FUNCIONES DE LOS AUTOS POR PARTE DE LOS S DE VEHÍCULOS AUTOMOTORES LAS FABRICAS ARMADORAS SE DIERON A LA TAREA DE INCLUIR JUNTO CON LAS LLAVES UN SISTEMA DE APERTURA DE SEGUROS O CAJUELA A CONTROL REMOTO (KEY LESS), QUE ADEMAS EN ALGUNOS MODELOS SE ACTIVA Y DESACTIVA EL SISTEMA DE SEGURIDAD (ALARMA O ANTI-THEFT) ACTIVO. ADEMAS DE ACTIVAR Y DESACTIVAR EL SISTEMA DE SEGURIDAD POR CONTROL REMOTO EN ALGUNOS MODELOS DE AUTOS O CAMIONETAS ESTAS TAMBIÉN SE ACTIVAN O DESACTIVAN POR MEDIO DE LAS CERRADURAS O UN TECLADO NUMÉRICO INTEGRADO EN LA PUERTA DEL OPERADOR. PERO ¿QUE HACER CUANDO EL PIERDE LAS LLAVES Y CONTROL Y SU VEHÍCULO ESTA CON EL SISTEMA DE SEGURIDAD ACTIVADO? PRIMERO CONOZCAMOS COMO TRABAJA UN SISTEMA DE SEGURIDAD PARA PODER DAR UN SEVICIO DE CALIDAD. LA FUNCIÓN DEL SISTEMA DE SEGURIDAD (ALARMA) ES IMPEDIR QUE EL VEHÍCULO ENCIENDA AL ESTAR ACTIVADO. PERO EN LOS VEHÍCULOS DEL MODELO 2000 AL ACTUAL ESTA REGLA NO SE APLICA AL 100% POR QUE INTEGRAN EN EL SISTEMA UN TRANSPONDER BRINDANDO MAYOR SEGURIDAD. LA ALARMA SE ACTIVA AL ABRIR ALGUNA PUERTA, CAJUELA, COFRE, RECIBIR UN IMPACTO, ROTURA DE UN CRISTAL O AL RECONECTAR LA CORRIENTE DE LA BATERÍA. EL CEREBRO DE LA ALARMA CAPTA ESTA SEÑAL Y ACTIVA EL CLAXON Y LUCES, TAMBIÉN SE ACTIVA EL SISTEMA DE CORTE DE ENCENDIDO IMPIDIENDO QUE EL VEHÍCULO ARRANQUE.
2
EL CORTE DE ENCENDIDO TRABAJA DE VARIAS FORMAS. 1.
CORTE DE SEÑAL DE ENCENDIDO DEL SWITCH A LA MARCHA.
2.
CORTE DE SEÑAL DE CORRIENTE A LA BOBINA.
3.
PONER A TIERRA (ATERRIZAR) LA SEÑAL DE ENCENDIDO EN LA BOBINA.
4.
CORTE DE LA SEÑAL DE REFERENCIA.
*LA SEÑAL DE REFERENCIA PUDE SER CORTADA DEL SENSOR ¡HALL! DEL DISTRIBUIDOR, DEL SENSOR DE POSICIÓN DE CIGUEÑAL, SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS, ETC. 5.
CORTE DE SEÑAL DE INYECCIÓN.
AL HABER FALTA DE ALGUNA DE ESTAS SEÑALES DE REFERENCIA EL SISTEMA NO FUNCIONA Y EL VEHÍCULO NO ENCIENDE. LOS PRIMEROS SISTEMAS DE SEGURIDAD EN LOS VEHÍCULOS EL CORTE DE ENCEDIDO O DE SEÑAL DE REFERENCIA FUNCIONABA POR MEDIO DE UN RELEVADOR (RELAY) DE PLATINOS, EN LOS SISTEMAS ACTUALES ESTE CORTE DE SEÑAL O REFERENCIA ES POR MEDIO DE SISTEMAS ELECTRÓNICOS, HACIENDO EL CORTE MAS EFECTIVO Y SEGURO. ES AQUÍ DONDE EL SISTEMA SE HACE COMPLEJO PORQUE PARA DESACTIVAR ALGUNOS SISTEMAS DE SEGURIDAD NO BASTA CON LOCALIZAR EL MODULO Y DESCONECTARLO, TAMBIÉN SE REQUIERE DE UN POCO DE TRABAJO PARA LOCALIZAR SEGÚN SE NECESITE ALGUN ARNÉS (CONEXIÓN DE CABLES A ALGÚN COMPONENTE), Y ENCONTRAR UN CABLE O CABLES EN ESPECIFICO PARA DESACTIVAR EL SISTEMA Y EL AUTO PUEDA ENCENDER O DESBLOQUEAR EL SISTEMA PARA
3
PODER CONECTAR EQUIPO DE PROGRAMACIÓN DE LLAVES Y CONTROLES. ESTÉ PROBLEMA ES COMÚN EN LINEA CRHYSLER, DODGE Y JEEP SI NO SE DESBLOQUEA EL SISTEMA NO SE TIENE AL "BCM" (COMPUTADORA DE CONTROL DE RIOS DEL VEHÍCULO), IMPIDIENDO LA PROGRAMACIÓN.
4
LINEA CADILLAC ESTA EMPRESA INTEGRA EN ALGUNOS DE SUS MODELOS UN CONTROL DE RF (RADIO FRECUENCIA) QUE NO SON NECESARIAMENTE PARA ACTIVAR UNA ALARMA Y CERRAR SEGUROS TAMBIÉN EXISTE EL SISTEMA KEYLESS (ENTRADA SIN LLAVE), QUE NOS SIRVE PARA LA APERTURA DE SEGUROS, CAJUELA, TAPA DE GASOLINA O PÁNICO.
•
CATERA 1997-2001
•
CABLE CAFE/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA LA ENCONTRAMOS EN EL BCM
•
KICK DEL PASAJERO
•
CTS 2003-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA
•
PUERTA DEL CONDUCTOR
•
DE VILLE 1987-1999
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
KICK DEL CONDUCTOR
5
• DE VILLE 2000-2005 •
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
DTS 2006-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
•
ESCALADE2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA TRAS LA CUBIERTA INFERIOR DEL TABLERO DEL LADO DEL CONDUCTOR
•
ESCALADE 2003—2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
6
LINEA CHEVROLET
•
AVALANCHE 2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA TRAS LA CUBIERTA INFERIOR DEL TABLERO DEL LADO DEL CONDUCTOR
•
AVALANCHE 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
AVALANCHE 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
7
•
BLAZER1998—2003
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA DEL LADO DERECHO DEL PEDAL DEL ACELERADOR EN LA CAJA DE LA CALEFACCIÓN
•
BLAZER 2004-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO ABAJO DEL RADIO
•
CÁMARO 1998-2002
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
CAVALIER 2004-2006
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
COVALT 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
8
•
CORVETTE 1984-1996
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
KICK DEL CONDUCTOR
•
CORVETTE 1997-2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
CORVETTE 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
PICK UPS 1999-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
KICK DEL
•
HHR 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
CONDUCTOR
9
•
IMPALA 2002-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA A UN LADO DEL PEDAL DE FRENOS ES UNA CAJA NEGRA DE TRES ARNESES
•
IMPALA 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
LUMINA 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
MONTE CARLO 2000-2003
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA A UN LADO DEL PEDAL DE FRENOS ES UNA CAJA NEGRA DE TRES ARNESES
10
•
MONTECARLO 2004-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA DEBAJO DEL TABLERO A UN LADO DEL PEDAL DEL FRENO DE EMERGENCIA
•
MONTE CARLO 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
SILVERADO 2003-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
S-SERIES 2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA DEL LADO DERECHO DEL PEDAL DEL ACELERADOR ABAJO DEL RADIO
11
•
SSR 2003-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL RDM
•
EL RDM ESTA EN EL CENTRO DE LA PARED TRASERA JUNTO A LOS ASIENTOS
•
SUBURBAN 2001-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DEL LADO DEL CONDUCTOR
•
SUBURBAN 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
SUBURBAN 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA
•
PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
12
•
TAHOE 2000-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DE LADO DEL CONDUCTOR
•
TAHOE 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
TAHOE 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
•
TRAIL BLAZER 2002-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
13
•
UPLANDER 2005-2007
•
CABLE PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS C2 DEL BCM
•
EL BCM ESTA AL LADO IZQUIERDO DE LA COLUMNA DE DIRECCIÓN
•
VENTURE 1997-1998
•
CABLE NARANJA/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM
•
EL BCM ESTA EN EL KICK DEL LADO DEL PASAJERO
•
VENTURE 1999-2005
•
CABLE NARANJA/NEGRO
•
SEÑAL NEGATIVA
•
ES UNA SEÑAL DE 3.5 SEGUNDOS
•
EN EL MODULO DE LA PUERTA DEL LADO DEL CONDUCTOR
14
LINEA CHRYSLER
•
300 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
300 M 1999-2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
CIRRUS 1995—2000
•
CABLE VERDE/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 470 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL BCM
•
EL BCM ESTA ATRÁS DE LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO
•
CONCORDE 1993—1997
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
15
•
CONCORDE 1998-2003
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
CONCORDE 2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ARNÉS AZUL DEL BCM
•
EL BCM ESTA AL LADO IZQUIERDO DEL TABLERO EN LA CONECCIÓN NEGRA
•
LHS 1993-1997
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
LHS 1998-2001
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
16
•
PACIFICA 2004-2007
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 750 OHMS
•
MODULO DE LA PUERTA DEL CONDUCTOR
•
PT CRUSIER 2001-2005
•
CABLE VERDE/BLANCO
•
SEÑAL NEGATIVA
•
VALOR DE 7200 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
PT CRUSIER 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
SEBRING CONVERT Y SEDAN 1996-2000
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 470 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR JUNTO AL CABLE DE APERTURA DEL COFRE
17
•
SEBRING CONVERT Y SEDAN 2001-2006
•
CABLE VERDE CLARO/NARANJA
•
VALOR DE 750 OHMS
•
CONECTOR 4 DEL BCM
•
EL BCM ESTA ABAJO DEL TABLERO DEL LADO DEL CONDUCTOR
•
SEBRING COUPE 1995-2000
•
CABLE VERDE/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
•
SEBRING COUPE 2001-2005
•
CABLE NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
TOWN & COUNTRY1996—2000
•
CABLE NEGRO/VERDE OSCURO Ó CABLE NEGRO/VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 665 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
18
•
TOWN & COUNTRY 2001-2003
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 9000 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
TOWN & COUNTRY 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
VOYAGER 20001—2003
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA VALOR DE 9000 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
19
LINEA DODGE
•
CALIBER2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
CARAVAN 1996-2000
•
CABLE NEGRO/VERDE OSCURO Ó CABLE NEGRO/VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 665 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
CHARGER 2006-2007
•
CABLE ROSA/BLANCO
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL SWITCH Y SE LE APLICA CORRIENTE O SE GIRA EL SWITCH A ENCENDIDO
•
DAKOTA1997-2000
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
20
•
DAKOTA 2001-2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1565 OHMS
•
ESTA LINEA ESTA EN EL CTM
•
EL CTM ESTA EN EL KICK DEL CONDUCTOR
•
DAKOTA 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
DURANGO 1998-1999
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR EN EL CONECTOR NEGRO
•
DURANGO 2000
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1562 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
21
•
DURANGO 2001-2003
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
DE 1562 OHMS
•
ESTA LINEA SE LOCALIZA EN EL BCM QUE ESTA EN EL KICK DEL CONDUCTOR
•
DURANGO 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
INTREPID 1993-1997
•
CABLE VERDE CLARO/NARANJA DELGADO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
INTREPID 1998—2004
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 680 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
22
•
MAGNUM 2005-2007
•
ROSA/BLANCO
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL SWITCH Y SE LE APLICA CORRIENTE O SE GIRA EL SWITCH A ENCENDIDO
•
NEÓN 2000-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 7500 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
•
RAM PICK UP 1998-2001
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1500 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
23
•
RAM PICK UP 2002-2003
•
CABLE VERDE/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 480 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
•
RAM PICKUP 2004
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 480 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
•
RAM PICKUP 2005
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 1565 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR O EN EL ARNÉS EXTERIOR DEL BCM
•
EL BCM ESTA DEL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN JUNTO AL RADIO
24
•
RAM PICK UP 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
RAM VAN 1998-2000
•
CABLE NEGRO/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN LA PARED DE FUEGO JUNTO AL KICK DEL CONDUCTOR
•
RAM VAN 2001-2003
•
CABLE NEGRO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 1565 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR EN EL ARNÉS BLANCO
•
STRATUS 1995-2000
•
CABLE VERDE/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 480 OHMS
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL BCM TRAS LOS FUSIBLES
25
•
STRATUS 2001-2002
•
CABLE VERDE CLARO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE CONTROL DE LA PUERTA DEL CONDUCTOR
•
STRATUS 2003-2005
•
CABLE NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ETACS-ECU JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR EN EL PIN 25
•
STRATUS SEDAN 2001-2006
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 750 OHMS
•
ESTA LINEA ESTA EN EL BCM JUNTO A LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
VIPER RT/10 GTS 1998—2002
•
CABLE VERDE CLARO/NARANJA
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL ARNÉS AZUL CLARO DEL EEC QUE ESTA EN EL TÚNEL DE LA TRANSMISIÓN DEL LADO DEL CONDUCTOR
26
•
VIPER SRT/10 2003-2005
•
CABLE PURPURA/AZUL CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 2210 OHMS
•
ESTA LINEA ESTA EN EL ARNÉS B3 DEL BCM QUE ESTA EN EL KICK DEL CONDUCTOR
27
LINEA FORD
•
CROWN VICTORIA 1995
•
VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
ECONOLINE1992-2003
•
VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ATM DEL PILAR B DEL LADO DEL CONDUCTOR
•
ESCAPE 2001-2004
•
AZUL/VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL GEM QUE SE ENCUENTRA EN EL PISO DEL CENTRO DE LA CONSOLA, QUITAR EL NEGRO DEL LADO DERECHO DEL PEDAL DEL ACELERADOR
•
ESCAPE 2005-2007
•
CABLE AZUL OSCURO/VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO
28
•
ESCORT Y ESCORT ZX2 1997-2002
•
CABLE AZUL
•
SEÑAL POSITIVA
•
ESTA LINEA ESTA EN EL SWITCH Y SE LE APLICA CORRIENTE O SE GIRA EL SWITCH A ENCENDIDO O SE DESACTIVA CON CONTROL TAMBIÉN
•
EXPLORER 1989-2003
•
CABLE VERDE/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE CONTROL DE LA PUERTA DEL CONDUCTOR
•
EXPLORER SPORT/TRACK 2002-2003
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
F-SERIES 1997-2003
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
29
•
FIVE HUNDRED 2005—2007
•
CABLE AZUL CRARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
•
PARA LA APERTURA DE LA CAJUELA SE APLICA UNA SEÑAL NEGATIVA AL CABLE ROSA/NARANJA DEL SJB
• •
• •
FOCUS 2000—2003 PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL NEGATIVA AL CABLE NEGRO/AMARILLO DEL FKE SI ESTA EQUIPADO QUE SE ENCUENTRA EN EL LADO DERECHO DE LA GUANTERA, ABAJO DEL TABLERO
FOCUS 2004—2007 PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL NEGATIVA AL CABLE NEGRO/BLANCO DEL GEM SI ESTA EQUIPADO QUE SE ENCUENTRA EN EL KICK DEL PASAJERO
•
FREESTAR 2004—2007
•
CABLE AZUL CRARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL CONDUCTOR
30
•
FUSIÓN 2006-2007
•
CABLE PURPURA/CAFÉ
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO O EN EL KICK DEL CONDUCTOR
•
GT 2005-2007
•
CABLE BLANCO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA INTEGRADO EN LA CAJA DE FUSIBLES/RELAY DEL LADO DEL PASAJERO
•
PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL POSITIVA AL CABLE ROJO DEL SJB EN EL ARNÉS "c" SI ESTA EQUIPADO
•
MUSTANG 1994-1998
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
MUSTANG 1999-2004
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL GEM QUE ESTA ARRIBA DEL QUICK DEL CONDUCTOR
31
•
MUSTANG 2005-2007
•
CABLE AZUL CLARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL SJB QUE ESTA DEL LADO DEL PASAJERO
•
TAURUS 1996-1999
•
CABLE ROSA/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
TAURUS 2000—2006
•
CABLE ROSA/BLANCO
•
SEÑAL NEGATIVA
•
• •
ESTA LINEA SE ENCUENTRA EN EL GEM QUE ESTA DEL LADO IZQUIERDO DE LA COLUMNA DE DIRECCIÓN, ATRÁS DEL CONECTOR OBDII
THUNDERBIRD II PARA ABRIR LA CAJUELA DE ESTE AUTO SE APLICA UNA SEÑAL NEGATIVA AL CABLE BLANCO DEL FEM SI ESTA EQUIPADO QUE SE ENCUENTRA EN EL KICK DEL CONDUCTOR, ABAJO DEL TABLERO
32
•
WINDSTAR1997-1998
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
WINDSTAR 1999—2003
•
AZUL CLARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL FEM QUE ESTA EN LA PARED DE FUEGO DEL LADO DEL CONDUCTOR
33
LINEA GMC
•
ENVOY1999-2001
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO ABAJO DEL RADIO
•
ENVOY 2002-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
SIERRA 2003-2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
34
•
SONOMA 2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DE LADO DEL CONDUCTOR
•
YUKON 2000-2002
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS PURPURA
•
EL BCM ESTA EN EL CENTRO DE LA CONSOLA DEL TABLERO DE LADO DEL CONDUCTOR
•
YUKON 2003 -2006
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
YUKON 2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN ELMODULO DE LA PUERTA DEL CONDUCTOR EN EL ARNÉS CAFÉ
35
LINEA HONDA
•
ACCORD 1998-2002
•
CABLE AZUL
•
SEÑAL NEGATIVA
•
EN EL MODELO EX EL CABLE ESTA EN EL MODULO DE CONTROL DE VIDRIOS
•
EN EL MODELO LX ESTA EN EL K/E QUE ESTA BAJO EL TABLERO DEL LADO DEL CONDUCTOR
•
ACCORD 2003-2004
•
CABLE BLANCO
•
SEÑAL NEGATIVA
•
•
ACCORD/HIBRIDO 2005-2007
•
CABLE BLANCO Ó BLANCO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
•
CIVIC 2004-2005
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
36
•
CIVIC 2006
•
CABLE CAFÉ
•
SEÑAL NEGATIVA
•
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL MICU QUE ESTA EN LA CAJA DE FUSIBLES
CVR 2004-2006
• SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
ODISSEY 2002-2003
•
CABLE AZUL
•
SEÑAL NEGATIVA
•
•
ODISSEY 2004
•
EN MODELO EX
•
CABLE NEGRO/ROJO Ó AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
37
•
ODISSEY 2005-2006
•
CABLE BLANCO/ROJO O BLANCO
•
SEÑAL NEGATIVA
• ESTA LINEA ESTA EN EL MODULO INTERIOR DE LA PUERTA DEL CONDUCTOR
•
PORT1999-2002
•
CABLE AMARILLO/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR, EL CONECTOR BLANCO
•
PILOT 2003
•
CABLE AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CILINDRO DE LA LLAVE EN EL INTERIOR DE LA PUERTA DEL CONDUCTOR
•
PILOT 2005-2006
•
CABLE NEGRO/ROJO Ó AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CILINDRO DE LA LLAVE EN EL INTERIOR DE LA PUERTA DEL CONDUCTOR
38
LINEA HUMMER
•
H2 2003-2007
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
39
LINEA JEEP
•
CHEROKEE 1994-1996
•
CABLE VERDE/NARANJA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
COMMANDER 2006-2008
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
GRAND CHEROKEE 1996-1998
•
PURPURA/AMARILLO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
•
GRAND CHEROKEE1999-2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 463 OHMS
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
40
•
LIBERTY 2002-2004
•
CABLE VERDE CJLARO/NARANJA
•
SEÑAL NEGATIVA
•
VALOR DE 473 OHMS
•
ESTA LINEA ESTA EN EL BCM EN EL ARNÉS GRIS
•
EL BCM ESTA EN EL LADO IZQUIERDO DE LA CAJA DE FUSIBLES
•
LIBERTY 2005-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
41
LINEA LINCOLN
•
AVIATOR 2003-2005
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS GRIS DEL CSM EN EL PILAR C DEL LADO DEL PASAJERO
•
CONTINENTAL 1998-2002
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DEL CONDUCTOR
•
TOWN CAR 2003-2006
•
AZUL CLARO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL LCM QUE ESTA LA CAJA AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
ZEPHYR 2006-2007
•
CABLE PURPURA/CAFÉ
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR O EN EL SJB ARNÉS C QUE ES PARTE DE LA CAJA DE FUSIBLES/RELAY
42
LINEA MERCURY
•
COUGAR1996-1997
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
COUGAR 1999-2002
•
CABLE NEGRO/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
GRAND MARQUIS 2006
•
CABLE VERDE OSCURO/PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR Ó EN EL LCM QUE ESTA EN EL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
VILLAGER1997-1998
•
CABLE ROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
43
•
VILLAGER1999-2002
•
CABLEROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
44
LINEA MINI
•
COOPER 2004-2005
•
CABLEROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS NEGRO DEL GMCU EN EL KICK DEL PASAJERO
45
LINEA MITSUBISHI
•
GALANT 2002
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
GALANT 2003
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
GALANT 2004-2005
•
CABLE ROJO/VERDE
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
MONTERO 2001-2002
•
CABLE CAFÉ
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DEL CONDUCTOR
46
•
MONTERO 2003-2005
•
CABLE CAFE
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
MONTERO SPORT 2003
•
CABLE ROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL KICK DEL CONDUCTOR
•
MONTERO SPORT 2004
•
CABLE NEGRO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
•
OUTLANDER 2003-2005
•
CABLE CAFÉ/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE LOCALIZA EN EL ETACS DEL ECU ATRÁS DE LA CAJA DE FUSIBLES
47
LINEA NISSAN
•
350 Z 2003-2006
•
CABLE AZUL CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA
•
PUERTA DE LADO DEL CONDUCTOR
•
ALTIMA1998-2001
•
CABLE VERDE/AMARILLO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL SECU QUE SE ENCUENTRA AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN, ES NEGRO Ó AZUL
•
ALTIMA 2002-2006
•
CABLE BLANCO/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
ARMADA 2005-2007
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR 48
•
FRONTIER 2005-2006
•
CABLE ROJO/BLANCO Ó GRIS
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
MÁXIMA 2000-2001
•
CABLE NARANJA/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
MÁXIMA 2004-2006
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
MURANO 2003-2005
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
49
•
PATHFINDER 2001
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU ENTRE LA COLUMNA DE DIRECCIÓN Y LA CAJA DE FUSIBLES
•
PATHFINDER 2O02-2004
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
PATHFINDER 2005-2006
•
CABLE BLANCO/VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
QUEST 1999-2005
•
CABLE ROJO/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS DE LA PUERTA DE LADO DEL CONDUCTOR
50
•
SENTRA1995-1999
•
CABLE VERDE/AMARILLO
•
SEÑAL NEGATIVA
•
ESTA LINEA SE ENCUENTRA EN EL KICK DEL CONDUCTOR
•
SENTRA 2000-2006
•
CABLE BLANCO/AZUL
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
TITÁN 2004-2007
•
CABLE ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
XTERRA1999-2003
•
CABLE AMARILLO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DEL CABLE DE APERTURA DEL COFRE
51
•
XTERRA 2004
•
CABLE AMARILLO/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL SECU AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
•
XTERRA 2005-2007
•
CABLE ROJO/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA COLUMNA DE DIRECCIÓN
52
LINEA PLYMOUTH
•
BREEZE 1996-2000
•
CABLE VERDE/NARANJA
•
SEÑAL POSITIVA
•
VALOR DE 470 OHMS
•
ESTA LINEA SE ENCUENTRA EN EL KICK DEL CONDUCTOR
•
NEÓN 2000-2001
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 250 OHMS
•
ESTA LINEA SE ENCUENTRA EN EL ARNÉS DEL KICK DEL CONDUCTOR
•
VOYAGER1996-2000
•
CABLE BLANCO/VERDE OSCURO Ó CABLE BLANCO/VERDE CLARO
•
SEÑAL NEGATIVA
•
VALOR DE 665 OHMS
•
ESTA LINEA SE ENCUENTRA EN EL BCM QUE ESTA EN LA CAJA DE FUSIBLES/RELAY
53
LINEA PONTIAC •
AZTEC 2001-2005
•
CABLE PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL ARNÉS ROSA DEL BCM QUE ESTA EN EL CENTRO DEL TABLERO DEL LADO DEL CONDUCTOR
•
BONEVILLE 2000-2005
•
CABLE VERDE CLARO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DE LA PUERTA DE LADO DEL CONDUCTOR
•
FIREBIRD 1996-2002
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
GRAN PRIX 2004-2006
•
CABLE PURPURA
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL BCM QUE ESTA DEL LADO IZQUIERDO DE LA COLUMNA DE DIRECCIÓN ABAJO DEL TABLERO DE LADO DEL CONDUCTOR
•
GTO 2004-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
54
•
SOLSTICE 2006-2007
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
SUN FIRE 2004-2005
•
SOLO SE DESACTIVA CON CONTROL REMOTO DE FABRICA
•
TRANSPORT1997-1998
•
CABLE NARANJA/NEGRO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM EN EL KICK DEL LADO DEL CONDUCTOR
•
TRANSPORT 1999-2000
•
CABLE NARANJA/BLANCO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MODULO DEL BCM AL LADO DERECHO DE LA GUANTERA
55
LINEA PORSCHE
•
911 CARRERA 996 2003-2004
•
CABLE CAFÉ/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MUDULO DE LA ALARMA QUE ESTA ABAJO DEL ASIENTO DEL CONDUCTOR
•
BOXTER 2003-2004
•
CABLE CAFÉ/ROJO
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL MUDULO DE LA ALARMA QUE ESTA ABAJO DEL ASIENTO DEL CONDUCTOR
56
LINEA VW •
BEETLE 1998-2002
•
CABLE BLANCO/VERDE
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CONECTOR DE PUERTA DEL LADO DEL CONDUCTOR
•
PARA QUE SUBAN LOS SEGUROS ES DOBLE PULSO EN LA LINEA
•
BEETLE 2003-2005
•
CABLE AMARILLO/VERDE
•
CABLE BLANCO/VERDE
•
SEÑAL NEGATIVA
•
VALOR DE 200 OHMS
•
GOLF/JETTA1999-2005
•
CABLE VERDE/ROJO
•
CABLE AMARILLO/VERDE
•
SEÑAL NEGATIVA
•
ESTA LINEA ESTA EN EL CONECTOR DE LA PUERTA DEL LADO DEL CONDUCTOR
•
PARA QUE SE SUBAN LOS SEGUROS ES UN DOBLE PULSO EN LA LINEA
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
Related Documents 171j1w
Manual Desactivacion Alarmas Originales Autos 3r2j3t
January 2021 0
Alarmas Autos 2if26
July 2021 0
Manual De Desactivacion De Alarmas Origuinales 2t48s
November 2019 99
Manual De Alarmas 3i3i4p
December 2019 84
Manual Alarmas As-300g 5g2a6a
June 2022 0
Autos 6e4d4u
June 2022 0More Documents from "TADEO" 3z6e6h
Manuel Robot Abb-2600 5k6s4n
May 2023 0
Horarios Trenes Retiro Villa Rosa Domingos Y Feriados 6d1y5m
December 2019 389
Manual Desactivacion Alarmas Originales Autos 3r2j3t
January 2021 0
20 Herramientas Para Crear Actividades Educativas Interactivas 6m431p
December 2019 45
Letra Soul Of Gold Ending 6h4i5i
September 2021 0
