Instrumentos Topograficos 21g1t

•

perceber o relevo da região fotografada ou imageada e medir as diferenças de nível, para se produzir as plantas e cartas;

[editar] Instrumentos utilizados • • • • • • • •

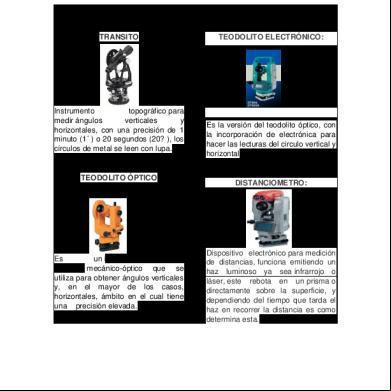

Fio de prumo Teodolito - Equipamento onde se faz leituras angulares verticais e horizontais com precisão Nível - Equipamento utilizando para transporte de niveis, altimetria Estação Total - Teodolito que faz leituras angulares digitais, distancias e armazena internamente GPS - Receptor de sinais de satelites de uma ou dupla frequencia das orbitas GPS, Glonass ou Galileu Estádia - Equipamento para medir a distancia entre dois pontos em Taqueometria Baliza topográfica Estaca - Vertice materializado em campo para futuras identificações e/ou identificação de um eixo de um projeto, com distancias equidistantes normalmente de 20 em 20 metros

Teodolito Origem: Wikipédia, a enciclopédia livre. Ir para: navegação, pesquisa Esta página ou secção não cita nenhuma fonte ou referência (desde Fevereiro de 2008). Por favor, melhore este artigo providenciando fontes fiáveis e independentes, inserindo-as no corpo do texto por meio de notas de rodapé. Encontre fontes: Google — notícias, livros, acadêmico — Scirus

Teodolito exposto no Museu Geomineral de Madrid

O teodolito é um instrumento óptico de medida utilizado na topografia, na geodésia e na agrimensura para realizar medidas de ângulos verticais e horizontais, usado em redes de triangulação.

Índice [esconder] • • •

1 História 2 Tipos 3 Exemplo de uso

•

4 Ver também

[editar] História Basicamente é um telescópio com movimentos graduados na vertical e na horizontal, e montado sobre um tripé centrado (norteado) e verticalizado, podendo possuir ou não uma bússola incorporada , entretanto o teodolito foi inventado pelo italiano Ignazio Porro, em torno de 1835. E conforme o telescópio, o mesmo instrumento que permitia a medição de distância, elevação e direção, reduzindo significativamente o tempo usado para um levantamento topográfico aumentando a precisão.

Teodolito mecânico

[editar] Tipos Existem uma diversidade de teodolitos para diversos tipos de usos, precisões e alcances. Originalmente apenas um aparelho óptico, hoje estão disponíveis no mercado teodolitos automáticos, que, por meio de dispositivos eletrônicos, fazem a leitura dos pontos e os armazenam na memória, sendo possível exportados por software para se fazer mapas com as características topográficas do local medido. Uma estação total é um instrumento óptico usado em inspeção moderna. É uma combinação de um teodolito eletrônico (trânsito), um dispositivo de medição eletrônica de distância (EDM) e software que correm em um computador externo. Com uma estação

total a pessoa pode determinar ângulos e distâncias do instrumento para pontos a serem inspecionados. Com a ajuda de trigonometria, pode-se usar os ângulos e distâncias para calcular as coordenadas de posições atuais (X, Y e Z ou northing, easting e elevação) de pontos inspecionados ou a posição do instrumento de pontos conhecidos, em condições absolutas. Os dados podem ser carregados do teodolito para um computador e lido por um software de aplicação gerará um mapa da área inspecionada. Algumas estações de totais também têm uma interface de GPS.

[editar] Exemplo de uso No caso de se calcular a área de um local, primeiramente o teodolito é posicionado no primeiro ponto, de forma que totalmente nivelado com o eixo de gravidade do local e que o 0° do movimento horizontal esteja direcionado a um ponto de referência no Pólo mais próximo. Depois, o segundo ponto, marcado com uma estaca ou outro ponto (como uma árvore), é mirado através do telescópio, e a angulação obtida é medida na horizontal e na vertical. Usando uma fita métrica, mede-se a distância entre os dois pontos. Seguindo esse raciocínio, a distância e os ângulos vertical e horizontal entre os outros pontos do local a ser estudado são medidos e a área pode ser calculada. Muito usado em metalurgia.

Estação total Origem: Wikipédia, a enciclopédia livre. (Redirecionado de Taqueômetro) Ir para: navegação, pesquisa

Estação total ou taqueómetro.

Estação Total ou Taqueómetro (pt.) / Taqueômetro (br.) é um instrumento eletrônico utilizado na medida de ângulos e distâncias. A evolução dos instrumentos de medida de ângulos e distâncias trouxe como consequência o surgimento deste novo instrumento, que pode ser explicado como a junção do teodolito eletrônico digital com o distanciômetro eletrônico, montados num só bloco. A estação total é capaz de inclusive armazenar os dados recolhidos e executar alguns cálculos mesmo em campo. Com uma estação total é possível determinar ângulos e distâncias do instrumento até pontos a serem examinados. Com o auxílio de trigonometria, os ângulos e distâncias podem ser usados para calcular as coordenadas das posições atuais (X, Y e Z) dos pontos examinados, ou a posição do instrumentos com relação a pontos conhecidos, em termos absolutos. A informação pode ser enviada do teodolito para um computador e um software aplicativo irá gerar um mapa da área estudada. Algumas estações totais também tem uma interface de GPS que combina essas duas tecnologias para fazer uso das vantagens de ambas (GPS - não necessita que os pontos a serem estudados estejam na linha de visão; Estação Total tradicional - medição de alta precisão especialmente no eixo vertical comparado ao GPS) e reduz as consequências das desvantagens de cada tecnologia (GPS - baixa precisão no eixo vertical e menor precisão sem longos períodos de ocupação; Estação Total - requer observações no campo de visão e deve ser feita sobre um ponto conhecido ou dentro do campo de visão de 2 ou mais pontos conhecidos).

Prisma reflector.

A maioria dos instrumentos das Estações Totais medem ângulos através de scanner eletro-óptico de extrema precisão de códigos de barra digitais atados em cilindros ou discos de vidro rotativos dentro do instrumento. As Estações Totais de melhor qualidade são capazes de medir ângulos abaixo de 0,5". A típica Estação Total EDM pode medir distâncias com precisão de cerca de 0,1 milímetros, mas a maioria das aplicações requer precisão de 1,0 milímetro. Essas estações totais usam um prisma de vidro como refletor

para o sinal EDM, e pode medir distâncias de até quilômetros, mas alguns instrumentos não possuem refletores e podem medir distâncias de objetos que estão distintos por cor, limitando-se a poucas centenas de metros. Alguns modelos modernos são robotizados permitindo ao operador controlar a máquina à distância via controle remoto. Isso elimina a necessidade de um assistente a segurar o prisma refletor sobre o ponto a ser estudado. O próprio operador segura o refletor e controla a máquina a partir do ponto observado.

Sistema de Posicionamento Global Origem: Wikipédia, a enciclopédia livre. (Redirecionado de GPS) Ir para: navegação, pesquisa

Mais de 50 satélites como este NAVSTAR já foram lançados desde 1979.

Antena de telhado para GPS

O Sistema de Posicionamento Global, popularmente conhecido por GPS (do acrónimo/acrônimo do original inglês Global Positioning System ou do português "GeoPosicionamento por Satélite"), conforme o nome diz, inclui um conjunto de satélites é um sistema de informação eletrônico que fornece via rádio a um aparelho receptor móvel a posição do mesmo com referencia as coordenadas terrestres, esse sistema que por vezes é impropriamente designado de sistema de navegação não substitui integralmente ao sistema de navegação astronômica, mas apenas informa as coordenadas do receptor e não o rumo indispensável a navegação estimada faltando solicitar o recurso de um simulador integrado ao receptor. Existem atualmente dois sistemas efetivos de posicionamento por satélite; o GPS americano e o Glonass russo; também existem mais dois sistemas em implantação; o Galileo europeu e o Com chinês e isso se faz necessário universalmente, porque o sistema americano é controlado pelo Departamento de Defesa dos Estados Unidos da América, DoD, para uso exclusivo militar e, embora atualmente, encontre-se aberto para uso e civil gratuito, poucas garantias temos que em tempo de guerra continue emitindo sinais o que resultara num serio risco a navegação. O DoD fornece dois tipos de serviços GPS: Standard e Precision. O sistema está dividido em três partes: espacial, de controlo e utilizador. O segmento espacial é composto pela constelação de satélites. O segmento de controlo é formado pelas estações terrestres dispersas pelo mundo ao longo da Zona Equatorial, responsáveis pela monitorização das órbitas dos satélites, sincronização dos relógios atómicos de bordo dos satélites e actualização dos dados de almanaque que os satélites transmitem. O segmento do utilizador consiste num receptor que capta os sinais emitidos pelos satélites. Um receptor GPS (GPSR) descodifica as transmissões do sinal de código e fase de múltiplos satélites e calcula a sua posição com base nas distâncias a estes. A posição é dada por latitude, longitude e altitude, coordenadas geodésicas referentes ao sistema WGS84.

Índice [esconder]

• • •

1 Descrição técnica 2 Aplicações 3 Tipos de receptores o 3.1 O que ter em conta ao escolher um receptor? o 3.2 Futuro- GPS modernização 4 Curiosidades 5 Referências 6 Ver também

•

7 Ligações externas

• • •

[editar] Descrição técnica

Receptores GPS vêm numa variedade de formatos, de dispositivos integrados dentro de carros, telefones, e relógios, a dispositivos dedicados somente ao GPS como estes das marcas Trimble, Garmin e Leica.

O sistema foi declarado totalmente operacional apenas em 1995. Seu desenvolvimento custou 10 bilhões de dólares. Consiste numa "constelação" de 28 satélites sendo 4 sobressalentes em 6 planos orbitais. Os satélites GPS, construídos pela empresa Rockwell, foram lançados entre Fevereiro de 1978 (Bloco I), e 6 de Novembro de 2004 (o 29º). Cada um circunda a Terra duas vezes por dia a uma altitude de 20200 quilómetros (12600 milhas) e a uma velocidade de 11265 quilómetros por hora (7000 milhas por hora). Os satélites têm a bordo relógios atómicos e constantemente difundem o tempo preciso de acordo com o seu próprio relógio, junto com informação adicional como os elementos orbitais de movimento, tal como determinado por um conjunto de estações de observação terrestres.

Medição com um GPS

O receptor não necessita de ter um relógio de tão grande precisão, mas sim de um suficientemente estável. O receptor capta os sinais de quatro satélites para determinar as suas próprias coordenadas, e ainda o tempo. Então, o receptor calcula a distância a cada um dos quatro satélites pelo intervalo de tempo entre o instante local e o instante em que os sinais foram enviados (esta distância é chamada pseudodistância). Descodificando as localizações dos satélites a partir dos sinais de microondas (tipo de onda electromagnética) e de uma base de dados interna, e sabendo a velocidade de propagação do sinal, o receptor, pode situar-se na intersecção de quatro calótes, uma para cada satélite.

Até meados de 2000 o departamento de defesa dos EUA impunha a chamada "disponibilidade selectiva", que consistia em um erro induzido ao sinal impossibilitando que aparelhos de uso civil operassem com precisão inferior a 90 metros. Porém, o presidente Bill Clinton foi pressionado a uma lei determinando o fim dessa interferência no sinal do sistema [carece de fontes?], desse modo entende-se que não há garantias que em tempo de guerra o serviço continue a disposição ou com a atual precisão. No cenário militar, o GPS é também usado para o direcionamento de diversos tipos de armamentos de precisão, como as bombas JDAM (t Direct Attack Munition) e os famosos mísseis Tomahawk. Estas bombas "inteligentes" são guiadas a seus alvos por um sistema inercial em conjunto com um GPS. Este tipo de sistema de guiamento pode ser usado em qualquer condição climática e garante um alto índice de acertos.

[editar] Aplicações

Coordenadas com um GPS com Bússola e Altímetro integrado

Além de sua aplicação óbvia na aviação geral e comercial e na navegação marítima, qualquer pessoa que queira saber a sua posição, encontrar o seu caminho para determinado local (ou de volta ao ponto de partida), conhecer a velocidade e direção do seu deslocamento pode-se beneficiar com o sistema. Atualmente o sistema está sendo muito difundido em automóveis com sistema de navegação de mapas, que possibilita uma visão geral da área que você está percorrendo. A comunidade científica utiliza-o pelo seu relógio altamente preciso. Durante experiências científicas de recolha de dados, pode-se regist(r)ar com precisão de microsegundos (0,000001 segundo) quando a amostra foi obtida. Naturalmente a localização do ponto onde a amostra foi recolhida também pode ser importante. Agrimensores diminuem custos e obtêm levantamentos precisos mais rapidamente com o GPS. Unidades específicas têm custo aproximado de 3.000 dólares e precisão de 1 metro, mas existem receptores mais caros com precisão de 1 centímetro. A recolha de dados por estes receptores é mais lenta.

Exemplo de um receptor GPS com mapas, instalado em um carro.

Guardas florestais, trabalhos de prospecção e exploração de recursos naturais, geólogos, arqueólogos, bombeiros, são enormemente beneficiados pela tecnologia do sistema. O GPS tem-se tornado cada vez mais popular entre ciclistas, balonistas, pescadores, ecoturistas, geocachers, vôo livre ou por aventureiros que queiram apenas orientação durante as suas viagens. Com a popularização do GPS, um novo conceito surgiu na agricultura: a agricultura de precisão. Uma máquina agrícola dotada de receptor GPS armazena dados relativos à produtividade em um dispositivo de memória que, tratados por programa específico, produz um mapa de produtividade da lavoura. As informações permitem também o(p)timizar a aplicação de corre(c)tivos e fertilizantes.

[editar] Tipos de receptores

Comparação entre a duração da órbita de um satélite e o período de rotação da Terra

Existem diferentes receptores GPS, desde diversas marcas que comercializam soluções "tudo-em-um", até os externos que são ligados por cabo ou ainda por bluetooth. Geralmente categorizados em termos de demandas de uso em Geodésicos, Topográficos e de Navegação. A diferenciação entre essas categorias, que a princípio pode parecer meramente de preço de aquisição é principalmente devido à precisão alcançada, ou seja a razão da igualdade entre o dado real do posicionamento, e o oferecido pelo equipamento.

Sendo os mais acurados, com valores na casa dos milímetros, os receptores Geodésicos são capazes de captar as duas frequências emitidas pelos satélites (L1 e L2), possibilitando assim a eliminação dos efeitos da refracção ionosférica. Os topográficos, que tem características de trabalho semelhantes à categoria anterior, porém somente captam a portadora L1, também possuem elevada precisão, geralmente na casa dos centímetros. Ambas as categorias tem aplicações técnicas, e características próprias como o pós-processamento, o que significa que geralmente não informam o posicionamento instantaneamente (excepto os modelos RTK). No caso da categoria de maior uso, a de navegação, embora possua menor precisão de posicionamento, tem inúmeras vantagens como o baixo preço de aquisição e inúmeras aplicações, onde vê-se uma infinidade de modelos, tanto aqueles que integram diversos equipamentos como computadores de mão, celulares, relógios, etc., como aqueles dedicados exclusivamente ao posicionamento GPS, onde também encontramos aplicações para uso do dado de posicionamento em outros equipamentos como notebooks, rastreadores de veículos, etc. Actualmente com a convergência de dispositivos, existem muita variedade de Pocket PCs com GPS interno. Estes têm a vantagem de se poder escolher o software que se pretende utilizar com eles.

[editar] O que ter em conta ao escolher um receptor? • • • • • •

Número de canais que o receptor utiliza. Mapas disponíveis (caso se aplique). Luminosidade do(a) ecrã/tela (caso se aplique). Autonomia. Robustez. Tempo de duração das baterias(caso se aplique).

Porque o que conta acima de tudo é a recepção de sinal, conta muito o número de canais que o GPS usa para adquirir o sinal. Actualmente existem receptores com chip SIRF III que usam 20 canais.

[editar] Futuro- GPS modernização [carece de fontes?]

•

Dia 24 de março 2009 foi lançado o primeiro satélite GPS equipado com uma amostra de hardware funcionando em frequência L5

Entre outras novidades, este satélite será o primeiro a emitir o sinal GPS numa frequência de 1176.45 MHz (±12 MHz). • •

Melhora a estrutura do sinal para melhor desempenho. Transmissão superior ao do L1 e L2 sinal.

A data limite para que a força aérea americana coloque um satélite GPS de forma operacional em na frequência L5 é 26 de agosto de 2009. Caso esta data seja ultraado,

o governo dos Estados Unidos perderão o direito de empregar tal frequência em seus projetos militares/civis. L1C é um sinal de uso civil, para ser transmitido na mesma frequência L1 (1575,42 MHz), que atualmente contém a C/ Um sinal GPS utilizados por todos os atuais usuários. O L1C estará disponível com o primeiro bloco III lançamento previsto para 2013.

[editar] Curiosidades •

Cada satélite GPS transmite dois sinais de rádio, sendo um para uso civil, divididos em código C/A, que é utilizado nos GPS de navegação e para posicionamento global, de frotas, etc.(menos preciso), e fase da portadora, no qual subdivide-se em L1 e L2, no qual é possível alcançar e obter valores de coordenadas mais precisos de todos, porém, é através de pós-processamento (pode-se chegar a precisões e acurácias centimétricas, é utilizado em trabalhos de cartografia e levantamentos topográficos e geodésicos). E outro mais preciso que o C/A para a obtenção de coordenadas instantâneas, chamado de código P, sendo esse último com um código secreto usado somente pelos militares americanos, no qual a precisão é centimétrica.[1]

•

Actualmente há dois países onde o aparelhos receptores de GPS são proibidos, a Coreia do Norte e a Síria. O Egipto suspendeu a proibição em Abril de 2009[2].

Baliza topográfica Origem: Wikipédia, a enciclopédia livre. Ir para: navegação, pesquisa

Baliza topográfica é um instrumento utilizado pelo topógrafo (geomensor ou Agrimensor) para elevar o ponto topográfico com objetivo de torna-lo visível. É utilizado para manter o alinhamento, na medição dos pontos, quando há necessidade de se executar vários lances de diastímetro. São feitas de madeira ou de ferro, arredondados, sextavados ou oitavados. Comprimento de 2 metros, seu diâmetro de 16 à 20mm. São pintados em cores contrastantes (branco e vermelho ou branco e preto) para permitir que sejam facilmente visualizadas à distância. Devem ser mantidas na posição vertical, sobre tachinfa do piquete, com auxílio de um nível de cantoneira

Nível Origem: Wikipédia, a enciclopédia livre.

Ir para: navegação, pesquisa Nota: Esse esboço fala sobre um instrumento, se procura mais significados de Nível, consulte Nível (desambiguação).

O nível é um instrumento destinado a gerar um plano horizontal de referência, para calcular os desníveis entre pontos. Podem ser automáticos ou digitais. Instrumento muito utilizado por profisionais da Geomensura
