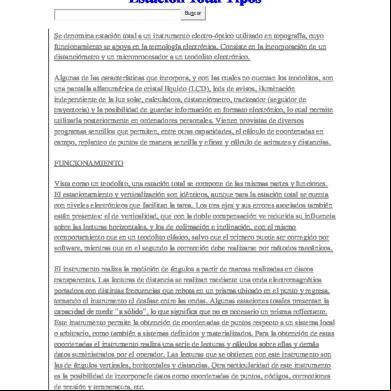

Estación Total Tipos Se denomina estación total a un instrumento electro-óptico utilizado en topografía, cuyo funcionamiento se apoya en la tecnología electrónica. Consiste en la incorporación de undistanciómetro y un microprocesador a un teodolito electrónico. Algunas de las características que incorpora, y con las cuales no cuentan los teodolitos, son una pantalla alfanumérica de cristal líquido (LCD), leds de avisos, iluminación dependiente de la luz solar, calculadora, distanciómetro, trackeador (seguidor de trayectoria) y la posibilidad de guardar información en formato electrónico, lo cual permite utilizar la posteriormente en ordenadores personales. Vienen provistas de diversos programas sencillos que permiten, entre otras capacidades, el cálculo de coordenadas encampo, replanteo de puntos de manera sencilla y eficaz y cálculo de acimutes y distancias. FUNCIONAMIENTO Vista como un teodolito, una estación total se compone de las mismas partes y funciones. El estacionamiento y verticalización son idénticos, aunque para la estación total se cuentacon niveles electrónicos que facilitan la tarea. Los tres ejes y sus errores asociados también están presentes: el de verticalidad, que con la doble compensación ve reducida su influencia sobre las lecturas horizontales, y los de colimación e inclinación, con el mismo comportamiento que en un teodolito clásico, salvo que el primero puede ser corregido por software, mientras que en el segundo la corrección debe realizarse por métodos mecánicos. El instrumento realiza la medición de ángulos a partir de marcas realizadas

Estación total

Topcon SERIES GPT-6000

Características Medida de largo alcance Topcon proporciona la única tecnología de medición sin prisma que permite llegar a distancias de hasta 150 metros. Con este alcance se puede mejorar sustancialmente la productividad y eficacia de muchas tareas de topografía, pudiendo medir gran cantidad de puntos desde un único punto estación y además, si colocamos un prisma se pueden alcanzar distancias de hasta7.000 metros.

Rápida medición sin prisma Debido a la naturaleza de la tecnología utilizada, las medidas sin prisma son prácticamente instantáneas (0.3 seg. en modo tracking y 1.2 seg. en modo fino). Esto nos permite una rápida medición y actualización en los datos. También es importante considerar que para esta tecnología, Topcon utiliza un láser invisible de Clase 1, lo que es muy importante de cara a la seguridad del y del lugar de utilización Manejo sencillo serie GPT-6000 lleva instalado un software con potentes funciones decampo, sin embargo su utilización es muy sencilla y muy fácil de aprender. El cambio de medición con prisma a sin prisma se realiza rápidamente pulsando un botón características angulares La serie GPT-6000 está formada por 4 modelos: GPT-6001, 6002, 6003 y6005 con precisiones de 1” (0.3mgon) ,2” (0.6mgon), 3” (1.0mgon) y 5”(1.5mgon)respectivamente. Todos los modelos tienen compensador de doblaje. Los modelos más precisos GPT-6001 y GPT-6002 proporcionan lectura angular de hasta 0.5”(0.1mgon) mientras que las

GPT-6003 y GPT-6005 proporcionan lecturas de 1” (0.2mgon). El sistema de lectura absoluto de la serieGPT6000 asegura la estabilidad en las medidas angulares y el mantenimiento de la orientación, incluso cuando se produce el auto apagado. Cuando vuelve a encender el instrumento, aparecerá inmediatamente en la pantalla la lectura. Pantalla gráfica, Teclado alfanumérico Todas las medidas y cálculos que se realizan, son claramente visibles en su gran pantalla y su manejo es muy simple gracias al teclado numérico y teclas de función que permiten la entrada de datos alfanuméricos Construida para duras condiciones La serie GPT-6000 se ha diseñado para trabajar en condiciones extremas. Con altos grados de protección contra la humedad y el polvo, los instrumentos, pueden trabajar bajo condiciones de humedad y suciedad evitando tiempos muertos y necesidades de reparación. La estanqueidad de la Serie GPT-6000probada bajo la norma internacional IP65. (El grado de protección alcanzado para la serie GPT-6000C es: IP5

Memoria Compact Flash (GPT-6000C) Más flexibilidad en los datos Para s que requieren más flexibilidad en el soporte de los datos, la serie GPT6000C ofrece la posibilidad de expandir la memoria interna de 320 KB RAM. Mediante la utilización de un puerto lector de tarjetas, se pueden insertar fácilmente tarjetas Compact Flashen la estación total, de forma que podemos aumentar su memoria de más de 5.000 puntos a una capacidad de hasta 32Mb tanto para carga y almacenamiento como para descarga de datos. Esta opción permite más flexibilidad y facilidad de transferencia de datos a la oficina

Plomada Láser (Opcional) Está disponible como opción de fábrica la inclusión de plomada láser en la serieGPT-6000/6000C. Con un punto proyectado sobre el terreno podrá estacionar el instrumento rápida y fácilmente

Punto Guía (Opcional) Para permitir alinearse en funciones de replanteo se puede instalar de fábrica la función de Punto Guía. Dos señales luminosas, una constante y otra intermitente ayudan a entrar en alineación al porta prisma

Estación Total Leica FlexLine TS06

Características: Con teclado alfanumérico, puerto USB y conectividad Bluetooth. Es la Estación Total de gama media más utilizada del mercado. Esta nueva versión cuenta con el nuevo software Flex Field. Cotos de $ 13.5000 

Disponible en precisiones angulares: 1 ", 2", 3 ", 5", 7 "



Medición con prisma 3.500 m



Medición sin prisma > 500 m (opcional) 1.000 m



Pantalla de alta resolución en blanco y negro (la mayor de su clase)



Teclado: completo alfanumérico



Memoria interna de gran capacidad, USB y tecnología inalámbrica Bluetooth ®



Aplicaciones avanzadas: Road 2D,Reference Arc, Reference Plane & COGO



Soporta conexión remota a Leica Viva CS10/15 controladores que ejecutan el software SmartWorx Viva

Medición Electrónica de Distancias Modo medición a Prisma ♦ Precisión+ (1.5 mm + 2 ppm) ♦ Velocidad (1 segundo) Modo medición sin Prisma ♦ Precisión (2 mm + 2 ppm) ♦ PinPoint EDM coaxial, con un puntero y tamaño de spot de medición láser minúsculo para una medición precisa y

puntería fina. Necesidad de menos configuraciones, porque los objetivos en los que no es posible establecer un prisma se puede medir con medición sin prisma ♦ Hasta 1000 m

La Estación Total Leica FlexLine TS06 Plus Trae una tapa lateral de comunicaciones que permite la conexión sin cables a cualquier colector de datos a través de Bluetooth®, por ejemplo, controladores Leica Viva CS10 o Leica Viva CS15 con software SmartWorks Viva. La memoria USB permite la transferencia flexible de datos tales como GSI, DXF, ASCII, CSV y LandXML.

Teodolito Electrónico Topcon Modelo DT-209 Serie DT-200

CARACTERISTICAS El Teodolito Topcon DT209 posee la misma tecnología de lectura avanzada de alta calidad de círculo absoluto que se encuentra con altas prestaciones de calidad de Topcon para obtener cálculos de campo más exactos. Además, dispone de la electrónica y óptica de máximo rendimiento que uno espera encontrar EL COSTO ES DE.$2.75000

ESPECIFICACIONES TECNICAS: TELESCOPIO: Longitud 149mm Lente objetivo 45mm Aumentos 30x Imagen Directa Campo de visión 1º 30' Potencia de resolución 2.5" Distancia mín. de enfoque 0,9m Constante de multiplicación 100 Telescopio Constante de adición 0 MEDICION ANGULAR ELECTRONICA: Método Absoluto Detección Horizontal: 2 lados Horizontal: 1 lados Lectura mínima 5"/10" (1mgon/2mgon) Precisión *(DIN 18723) 9” Diámetro del círculo 71mm PANTALLA: Unidad 1 lado Iluminación Retículo Si Telescopio de plomada óptica

Aumento 3X Campo de visión 3º Enfoque 0.5m~∞ Sensibilidad del nivel Nivel de alidada 60"/2 mm Nivel circular 10"/2mm Protección contra el agua Norma IP 66 4 Fuente de alimentación Batería 4 pilas Tipo AA Tiempo de funcionamiento (Pilas secas alcalinas de manganeso), Teodolito solo Aprox. 170 horas B Base nivelante RIOS QUE INCLUYEN 01 Maleta de Transporte de alto impacto en Fibra de Vidrio 01 Plomada física 01 Kit de herramientas (Cepillo de limpieza, destornillador, clavijas de ajuste, gancho para la plomada, Llave hexagonal. 04 Pilas Alcalinas Tipo “AA” 01 Batería porta pilas Tipo “AA” DB-35 01 Paño de Limpieza 01 Funda de pastico para la lluvia 01 Tapa de Lente - Objetivo 01 Bolsa de Sílica para la humedad 01 Manual de Instrucciones del fabricante

CONCLUSIONES  El software interno de Leica me parece bastante mejor que el de la Topcon. El replanteo desde el jalón en modo robótico es más claro, con un mapa en tiempo real (modo tracking) muy muy rápido, con posibilidad de ver debajo un DXF y con escala automática de la vista a media que te vas acercando al punto, muy claro, muy rápido, a prueba de torpes como yo.

 La readquisición del prisma de la Leica cuando lo pierde en modo mucho mejor que la Topcon con el RC3.

 El uso de la estación total no difiere tanto del teodolito, excepto por el almacenaje, en la libreta electrónica y los datos que se dan en Norte, Este y Cota. Se utiliza un laser para poder medir los valores antes mencionados anteriormente, que es nuevo, puesto que antes se usaba el hilo inferior y superior para poder calcular la distancia. La recomendación es que se propongan más trabajos de campo, con este
