SIEMSA

PLC

Conociendo el PLC –Totally Integrated Automation SIMATIC

SIEMSA

AUTOMATIZACION CONVENCIONAL EN BASE A RELES Y COMO ALTERNATIVA MODERNA EL PLC


SIEMSA

Tableros eléctricos en base a relés Ventajas de los tableros eléctricos en base a relés: -La totalidad de sus componentes se puede adquirir rapidamente. -La adaptación de los responsables del mantenimiento es rápida debido a que todo es conocido. -Es fácil encontrar personas para su instalación, mantenimiento y reparación. -No existe inconvenientes en cuanto al lugar de su instalación, ya que todos los equipos son de ambientes industriales.


SIEMSA

 Desventajas de los tableros eléctricos en base a relés  El costo de estos tableros es alto, incrementando de

acuerdo al tamaño del proceso a automatizar.  Requieren mantenimiento periódico.  Cuando se origina una falla es muy laborioso su

identificación y reparación.  No son versátiles , solamente se les puede utilizar para una determinada aplicación.


SIEMSA

El PLC como alternativa al automatismo


SIEMSA



Controladores Lógicos Programables (PLCs)...

PLC: Equipo electrónico inteligente diseñado en base a microprocesadores, que consta de unidades o módulos que cumplen funciones especificas, tales como, una unidad central de procesamiento que se encarga de casi todo el control del sistema, módulos que permiten recibir información de todos los sensores y comandar todos los actuadores del sistema


SIEMSA El PLC es utilizado para automatizar sistemas electricos, electrónicos, neumáticos e hidráulicos de control discreto y análogo.Posee la capacidad para integrarse con otros equipos a traves de redes de comunicación


SIEMSA



Posicionamiento del PLC

Precio

SIMATIC S7-200 Micro PLC LOGO! Módulo lógico

Relé de tiempo

or-Relé


Funcionalidad

SIEMSA

 Aplicaciones vista general Construcción

Industria Edificios privados Conociendo el PLC –Totally Integrated Automation SIMATIC

SIEMSA

 Aplicaciones vista general Control de iluminación ej. vidrieras, filas de luminarias móviles, Intemperie • luminarias dependientes de la luz del día • Grupos de luminarias • control de pico de carga.


SIEMSA

 Aplicaciones vista general

 Instalaciones de transporte ej. Cintas transportadoras • Control ON/OFF • Inversión de dirección • Contador de unidades


SIEMSA

 Aplicaciones vista general

 Sistema de llenado de tanques

ej. bebidas , Granos • Funciones dependientes • del tiempo • Capacidad de contaje • unidad • Vigilancia de nivel.


SIEMSA

Ventajas de los PLC respecto a la lógica convencional 

Menor Costo Prescinde del uso de dispositivos electromecánicos y electrónicos tales como: relés auxiliares, contadores,

or-Relé

temporizadores, etc... 

Menor Espacio

Tablero de gobierno mucho mas compacto, el PLC asume todas las funciones de control. Conociendo el PLC –Totally Integrated Automation SIMATIC

Relé de tiempo

SIEMSA

Ventajas de los PLC respecto a la lógica convencional  Confiabilidad La probabilidad que un PLC pueda fallar por razones constructivas es insignificante.

 Versatilidad Es posible modificar el funcionamiento de un sistema automático, con solo realizar un nuevo programa y cambios mínimos en el cableado.  Poco mantenimiento No requiere de un mantenimiento periódico, si no lo necesario para mantenerlo limpio y con sus terminales ajustados a los bornes y puesta a tierra. Conociendo el PLC –Totally Integrated Automation SIMATIC

SIEMSA

 Ventajas de los PLC respecto a la lógica convencional

 Fácil instalación Cableado de los dispositivos tanto de entrada como de salida son de la misma forma y de la manera mas simple en comparación de la logica convencional.


SIEMSA

 Ventajas de los PLC respecto a la lógica convencional Deteccion de fallas Resulta sencilla porque cuenta con Leds indicadores de diagnostico que indican el estado de: la U, la bateria, los terminales de E/S, etc., y otros implementos.


SIEMSA

 Ventajas de los PLC respecto a la lógica convencional Facil programación No es necesario conocimientos avanzados en el manejo de la computadora (PC), solamente es suficiente conceptos básicos.


SIEMSA

Ventajas de los PLC respecto a la lógica convencional  Menor consumo de energia Ventaja comparativa que en el tiempo se traduce en un ahorro sustancial.

 Lugar de instalacion Siendo algunos requisitos: nivel de temperatura, humedad, ruido, variaciones de tensión, etc., facilmente se encuentra un lugar en la planta donde instalarlo.


SIEMSA

Arquitectura del PLC (tipo modular)

Fuente de Alimentación Suministra energía eléctrica a la U y demás módulos según la configuración del PLC. Transformar la tensión alterna de la red en tensión continua, a niveles compatibles. Estan protegidas contra sobrecargas mediante fusibles


SIEMSA



Arquitectura del PLC (tipo modular)

 Unidad De Procesamiento Central (U)

Diseñada a base de microprocesadores y memorias; contiene una unidad de control, la memoria interna del programa RAM , temporizadores, contadores, memorias internas del tipo relé. Su misión es leer los estados de las señales de las entradas, ejecutar el programa de control y gobernar las salidas.


SIMATIC S7-200 Micro PLC

SIEMSA

 Módulos o interfaces de Entradas y Salidas (E/S) Proporcionan el vinculo entre la U del controlador programable y los dispositivos de campo del sistema (pulsadores, lámparas, termocuplas, ores, etc.).


SIEMSA

 Tipos de módulos de entrada y salida  Módulos de Entrada Discreta Se usan como interfase entre los sensores y la U del PLC. Estos sensores son los encargados de transmitir los datos del sistema, que para este caso son del tipo discreto, quiere decir comunica dos estados lógicos (activado o desactivado)


SIEMSA

 Tipos de módulos de entrada y salida  Módulos de Salida Discreta - Se usan como interfase entre la U del controlador programable y los dispositivos externos denominados actuadores, en la que solo es necesario transmitirle dos estados logicos, activado o desactivado. - Los actuadores que se conectan a estas interfases pueden ser: ores, reles, lamparas indicadoras, electroválvulas, displays, anunciadores, etc..  Módulos de Memoria - Son dispositivos electrónicos enchufables en la U, destinados a guardar información de manera provisional o permanente. Se cuenta con dos tipos de memorias: Volátiles (RAM) y no volátiles (EPROM Y EEPROM). Conociendo el PLC –Totally Integrated Automation SIMATIC

SIEMSA

 Tipos de módulos de entrada y salida En la actualidad los PLCs modernos vienen con este tipo de memoria incorporado, de tal forma que el programador solo tendrá que ingresar su programar y este permanecerá hasta una nueva edición. - Unidad de Programación Medio de comunicación entre el hombre y la maquina, a través de la escritura, modificación, diagnostico y la puesta a punto de los programas. Existen dos tipos de programadores: Los manuales ( Hand held ). La computadora.


SIEMSA

 Tipos de modulos de entrada y salida Los programadores manuales se caracterizan por su fácil programación (lista de instrucciones), son portátiles y económicos; generalmente son usados en los PLCs pequeños. El medio mas completo de programación, incluyendo la detección de fallas es a través de la computadora, en ella se pueden emplear todos los lenguajes de programación.

Estos aparatos nos permiten: -escribir, modificar o borrar los programas de manera total o parcial. -Leer o borrar los programas contenidos en la memoria RAM

-Detectar o visualizar las fallas del programa o fallas originadas en dispositivos de campo (E/S) Conociendo el PLC –Totally Integrated Automation SIMATIC

los

SIEMSA

Configuración de los PLC´S

Configuración Compacto Denominados por su tamaño comunmente micro o mini controladores programables


SIEMSA

Configuración de los PLC´S  Configuración Modular

Aquellos PLCs que se caracterizan por su modularidad, esto significa que pueden ser configurados de acuerdo a las necesidades, logrando flexibilidad. - Cuando se decide instalar controladores modulares, hay que seleccionar cada uno de los componentes empezando por el cerebro del PLC.


SIEMSA

 Configuración de los PLC´S Configuración Compacto Modular Esta constituida básicamente por un PLC del tipo compacto, que se ha expandido de otros módulos que por lo general son entradas y salidas discretas o analógicas. -

El uso de las expansión, se debe a que la unidad básica que contiene a la U generalmente están diseñadas con pocas E/S


SIEMSA

 Aplicación del PLC en motores:  arranque estrella triangulo


SIEMSA

 Aplicación del PLC en motores: 

arranque con inversión de giro


SIEMSA

 venta de equipos: Autómata programable, PLC, Siemens S7-200, U222 y U224 Información detallada del producto: • Autómata Programable Siemens S7-200, U222, 24Vdc, 8 Entradas a 24Vdc y 6 Salidas , memoria de programa de 4K y de datos de 2K, precio 510 soles • U224, modelo 6ES7 214-1AD22-0XB0, Alimentación 24Vdc, 14 Entradas a 24Vdc y 10 Salidas a transistor, memoria de programa de 8K, memoria de datos de 5K. Precio de 740 soles. Se incluye copia del software de programación.


SIEMSA

 venta de equipos: SIMATIC S7-200 de Siemens Módulo

Referencia: Descripción:

Precio unitario: (nuevos soles)

U

6ES7 212-1AB23-0XB0 U S7-222 8/6 DC/DC/DC

500

U

6ES7 212-1BB23-0XB0 U S7-222 8/6 AC/DC/Relay

860

U

6ES7 214-1AD23-0XB0 U S7-224 14/10 DC/DC/DC

1195,4

U

6ES7 214-1BD23-0XB0 U S7-224 14/10 AC/DC/Relay

1257,7

U

6ES7 214-2AD23-0XB0 U S7-224XP 14/10 DC/DC/DC +2EA(+/-10V) +1SA(0-10V o 4-20mA)

1915,65

U

6ES7 214-2BD23-0XB0 U S7-224XP 14/10 AC/DC/Relay +2EA(+/-10V) +1SA(0-10V o 4-20mA)

1993.05

U

6ES7 216-2AD23-0XB0 U S7-226 24/16 DC/DC/DC

2151.72

U

6ES7 216-2BD23-0XB0 U S7-226 24/16 AC/DC/Relay

2252.34


Plc Siemens 4l233o

Overview 4q3b3c

More details 26j3b

Related Documents 171j1w

Plc Siemens 4l233o

Plc Siemens 4l233o

Siemens S700 Plc 4h21f

Plc Siemens S7-300 1a2c1z

Curso Plc Siemens 3bl5p

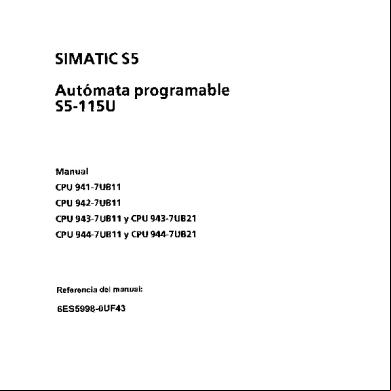

Plc S5 Siemens u115u 616l4c
