UNIVERSIDAD PRIVADA ANTENOR ORREGO FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES

CONSTRUCCION II Tema: NIVELACION, TRAZO Y REPLANTEO Docentes: Arq. Albuquerque Cerna Rosa Victoria Arq. Gutiérrez Pacheco Luis Alberto Integrantes: Anhuaman Miranda Briam García Soriano Maricarmen Hashimoto Rodríguez Yoshio

INDICE A. INTRODUCCIÓN

G. VENTAJAS Y DESVENTAJAS

B. OBRAS PROVISIONALES C. TRABAJOS PRELIMINARES D. NIVELACIÓN a) DEFINICION b) CARACTERISTICAS c) UNIDADES DE MEDIDA d) PROCESO DE VERIFICACION e) MATERIALES E INSTRUMENTOS f) PROCEDIMIENTO E. TRAZO a) DEFINICION b) CARACTERISTICAS c) UNIDADES DE MEDIDA d) PROCESO DE VERIFICACION e) MATERIALES E INSTRUMENTOS f) PROCEDIMIENTO F. REPLANTEO a) DEFINICION b) CARACTERISTICAS c) UNIDADES DE MEDIDA d) PROCESO DE VERIFICACION e) MATERIALES E INSTRUMENTOS f) PROCEDIMIENTO

H. CONCLUSIONES I. BIBLIOGRAFÍA

A. INTRODUCCION

El presente trabajo fue realizado mediante investigación con la finalidad de entender la importancia de los Trabajos Provisionales y Preliminares, que nos darán una mayor visión del terreno en el que se va a trabajar. Luego de esto se tomara como punto principal el tema de nivelación, trazo y replanteo que es la parte preliminar a la excavación de las bases para la edificación, en estos procedimientos se debe tener en cuenta cada uno de los pasos para un mejor trabajo y precisión para posteriormente no estar haciendo modificaciones que deriven del mal procedimiento en el Trazo Y Replanteo.

B. OBRAS PROVISIONALES (OE.1.1.1) Se define como la construcción de obras que serán utilizadas sólo durante el periodo de edificación, estas permitirán al personal que labora una mayor comodidad y la atención inmediata de sus necesidades. Descripción

Unidad de medida

1. Oficinas

área techada (m2)

2. Almacenes

área techada u ocupada (m2)

3. Caseta De Guardianía

área techada (m2)

4. Comedores

área techada (m2)

5. Vestuarios

área techada (m2)

6. Servicios Higiénicos

Área techada (m2)

7. Cercos

Longitud neta(m2)

8. Carteles

Según dimensiones establecidas (und)

(m)

o

1

2

4

5

3

6

área

7

8

C. TRABAJOS PRELIMINARES (OE.1.1.3) Se realiza con la finalidad de tener una mayor percepción del área donde se realizara la obra. Limpieza Del Terreno: en esta partida comprende los trabajos que deben ejecutarse para la eliminación de basura, elementos sueltos, livianos y pesados que se encuentren en toda el área del terreno. No incluye elementos enterrados. m2 – m3 Eliminación de obstrucciones: Es un trabajo parcialmente más complicado que la limpieza de terreno, ya que comprende la eliminación de elementos aislados, parcial o totalmente enterrados; tales como árboles, raíces, rocas, etc. Y el transporte de los mismos fuera de la obra. Und Remociones: Comprende el desarmado de elementos que m2 deben ser desmontados sin ser dañados; tales como estructuras metálicas o de madera. Und - m2 Demoliciones: Es una partida dirigida a la demolición de construcciones que se encuentran en el lugar de donde se realizará la edificación tanto las que están sobre y debajo del terreno, elementos como los cimientos, zapatas, etc. m2 – m 3

D. NIVELACION a. Definición  Es el procedimiento que se realiza para conocer las diferencias de alturas de uno o varios puntos con respecto a uno ya conocido.  El trabajo continúa con la remoción de las primeras capas de suelo, dependiendo de la cantidad de material de cobertura disponible. A veces es ventajoso dejar el terreno intacto, con el fin de usar su capacidad de absorción y filtración para remover contaminantes del lixiviado.  Para la nivelación del suelo de soporte y los cortes de los taludes, se recomienda que el movimiento de tierra se haga por etapas, dependiendo de la vida útil del sitio; así la lluvia no erosionará el terreno ni se perderá la tierra, que podría emplearse como cobertura.

TALUD: acumulación de fragmentos de roca partida en la base de paredes de roca, acantilados de montañas o cuencas de valles.

D. NIVELACION b. Características  Se hace primero el levantamiento topográfico.  Se caracteriza por hacer un movimiento de tierra.  Se caracteriza por siempre empezar siempre por partes altas a trabajar.  Se realiza con distintos equipos, ya sean tracción electrónica o mecánica, como simples tablones o equipos de nivelación con láser.

c. Unidades de medida Las unidades las cuales se hace la nivelación del terreno son en M2 y M3.

D. NIVELACION Tipos de Nivelación •

POR CORTE: Comprende el corte de elevaciones o montículos sobre el nivel superficial del terreno. Unidad de Medida: Metro cúbico (m3 ).

•

POR RELLENO: Comprende la ejecución de trabajos tendientes a rellenar zanjas o el relleno de zonas requeridas por los niveles de pisos establecidos en los planos. Tenemos: • RELLENO DE MATERIAL PROPIO: Se utiliza el material propio de las excavaciones obra. Unidad de Medida: Metro cúbico (m3). • RELLENO DE MATERIAL DE PRÉSTAMO: Se utilizan materiales traídos fuera de la obra. Unidad de Medida: Metro cúbico (m3).

de la

D. NIVELACION

Si el terreno es de mucha pendiente, es mejor desarrollar la construcción en desniveles con gradas, acomodando la construcción a la pendiente natural del terreno.

D. NIVELACION d. Proceso de verificación o Levantamiento Topográfico Los instrumentos que se emplean para el proceso de verificación, deben ser capaces de dirigir visuales horizontales.

o Nivelación con agua Es el método más fácil y económico. Consiste en usar el agua como nivel, trasladando de tierra desde la parte más alta a la parte más bajas.

D. NIVELACION o Nivelación con laser Es otro método por el cual se verifica ya que lo deja al terreno en cota 0.

e. Materiales e Instrumentos Nivel de agua o manguera Es una manguera transparente de plástico, que llenaremos de agua. Nivel de burbuja Es una pieza paralelepípedo con un tubo transparente, relleno de un líquido con una burbuja de aire, que tiende a colocarse en su punto más alto. La plomada Consiste en un peso colgado de un cordel o de un alambre.

D. NIVELACION f. Procedimiento 1. Llena la manguera con agua limpia y verifica que no queden burbujas en el interior. 2. Coloca estacas en todos los bordes del terreno y verifica que estén a plomo (verticales) 3. Identifica con una estaca un punto de referencia, que puede ser la vereda y marca la estaca una altura de 1m por encima del nivel de referencia. 4. Con ayuda de la manguera, lleva la marca de la primera estaca hacia las otras estacas.

E. TRAZO Y REPLANTEO a. Definición  Se refiere llevar al terreno los ejes y niveles de los planos.  Consiste en trazar o marcar los ejes sobre el terreno o sobre el plano de cimentación y los demás elementos de la edificación que se describe en el proyecto, es decir el pasar las medidas del plano al lote en tamaño real.

b. Características  Si es una obra pequeña se hace simplemente el trazo con estacas de maderas e hilos.  Se hace básicamente con el método triangulo rectángulo.  El objeto del trazo es de poder proporcionar un plano horizontal nivelado a toda la excavación, a la vez que marcar el centro de las cepas y los anchos de cimiento por medio de plomada.  El trazado sirve para indicar en el terreno donde construir cimientos de la vivienda. Prepara a varias balizas con estacas de madera.

E. TRAZO Y REPLANTEO c. Unidades de medida Se mide en M, M2 Y ML.

d. Materiales e Instrumentos

 Martillo y clavo  Cinta métrica metálica  Cordel o hilo nylon  Estacas – balizas

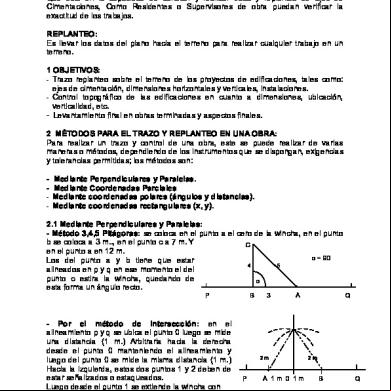

E. TRAZO Y REPLANTEO e. Procedimiento 1. Se determina los ángulos rectos que forman los linderos del terreno colocando estacas en sus esquinas. Con un cordel se forma un triangulo recto, que tenga como base 3m, en uno de sus lados conocidos, 4m de altura en el otro lado conocido, mientras que el tercer lado del triangulo se marca cuando mida 5m. 2. Una vez verificado los ángulos, se coloca balizas (2estacas atravesadas por travesaño) a ambos lados del terreno que se quiere trazar. 3. Midiendo desde un lado conocido, se extiende dos cordeles paralelos, que van amarrados a las balizas y que permitirán la alineación de los ejes de muros y columnas. 4. Con una plomada se baja el alineamiento de los cordeles al terreno, marcándolos en dos o mas puntos. Se coloca el cordel espolvoreado con yeso, uniendo los puntos marcados y se tiempla. Mediante un chicoteo se deja la línea trazada. TRAVESAÑO: Travesaño de encuentro que tiene el mismo grosor que los demás elementos del bastidor o

E. TRAZO Y REPLANTEO a. Definición  Consiste en trazar o marcar los ejes sobre el terreno o sobre el plano de cimentación y los demás elementos de la edificación que se describe en el proyecto, es decir el pasar las medidas del plano al lote en tamaño real.

b. Características  Si es una obra pequeña se hace simplemente el trazo con estacas de maderas e hilos.  Se hace básicamente con el método triangulo rectángulo.  El objeto del trazo es de poder proporcionar un plano horizontal nivelado a toda la excavación, a la vez que marcar el centro de las cepas y los anchos de cimiento por medio de plomada.

c. Unidades de medida d. Proceso de verificación e. Materiales e Instrumentos f. Procedimiento

F. VENAJAS Y DESVENTAJA

VENTAJAS

NIVELACIÓN

TRAZO

REPLANTEO

COMPACTACIÓN DEL TERRENO

DESVENTAJAS

•

Debido que es el primer paso su adecuado proceso ayuda a dar paso a los siguientes.

•

Puede motivar cambios negativos en el proceso de la obra, como márgenes de error.

•

Sirve como guía para dar pazo a las excavaciones y que éstas salgan de acuerdo al plano.

•

Si no se realiza con precisión, puede llegar a aparecer problemas que retrasen la obra.

•

Si se realiza un buen replanteo, facilitará la ubicación de las medidas y ejes en el terreno.

•

Aumenta la resistencia y capacidad de carga del suelo. Reduce la compresibilidad y disminuye la aptitud para absorber el agua.

•

•

•

Un mal replanteo podría causar confusión a la hora de pasar los ejes al terreno. La compactación muy intensa produce un material muy susceptible al agrietamiento.

G. CONCLUSIONES

• Uno de los aspectos más importantes de la construcción es el trazo correcto y minucioso tanto de los ejes de la cimentación y sus anchos, cómo de los ejes principales del edificio, ya que de ello dependerá la exactitud en todo el desarrollo de la obra. • Podemos concluir que la limpieza y nivelación del terreno son indispensables, debido a que son los primeros pasos que se realizan en un proceso constructivo y estos deben realizarse con precisión.

H. BIBLIOGRAFIA

 Reglamento De Metrados Para Obras De Edificación, editorial Megabyte, pag. 30 – 40.  Libro del maestro constructor. http://es.slideshare.net/amautavitarte/manual-maestro-construcor  Manual del albañil. http://es.slideshare.net/ClementeSantillana/manual-del-albail  Como diseñar tu vivienda http://es.slideshare.net/progresol/como-construir-tu-vivienda
