PRAKTIK PERENCANAAN INSTALASI LISTRIK

FIRE ALARM (ALARM KEBAKARAN)

ANGGOTA KELOMPOK 1. REZA OKTAFIANSYAH

12501241026

2. SITI FATHONATUL M.

12501241027

3. ENI DWI ASTUTI

12501241030

4. MUHAMMAD LUQMAN

12501241044

5. MUHAMMAD HERNANTO

12501241046

APA FUNGSI FIRE ALARM ?

Instalasi dan Peralatan Fire alarm berfungsi sebagai alat pendeteksi awal dari bahaya kebakaran, agar bahaya kebakaran yang terjadi dapat diatasi dengan segera sehingga biasa terhindar dari resiko yang lebih besar dan fatal

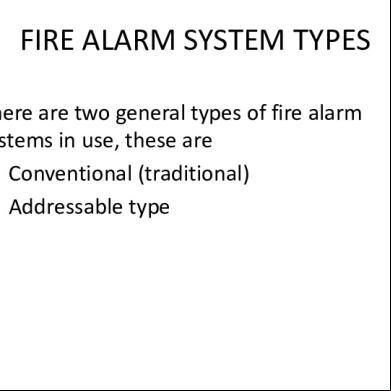

SISTEM INSTALASI FIRE ALARM

SISTEM KONVENSIONAL

SISTEM ADDRESSABLE

SISTEM KONVENSIONAL Sistem yang bekerjanya berdasarkan kontak biasa

2 KABEL YANG DIGUNAKAN (2 X 1.5 MM2)

NYM

NYMHY

FIRE ALARM

SISTEM KONVENSIONAL SISTEM 2 WIRE TYPE

SISTEM KONVENSIONAL SISTEM 3 WIRE TYPE

SISTEM KONVENSIONAL SISTEM 4 WIRE TYPE

SISTEM KONVENSIONAL

SISTEM ADDRESSABLE ALAMAT ID Pada sistem ini setiap detector memiliki alamat sendirisendiri untuk menyatakan identitas ID dirinya. Jadi titik kebakaran sudah diketahui dengan pasti, karena bisa menginformasikan deteksi berasal dari detector yang mana

CONTROL MODUL

FULL ADDRESSABLE Seluruhnya menggunakan addressable detector

SEMI ADDRESSABLE

Detector konvensional diubah menjadi addressable dan dihubungkan dengan control modul dan menjadi 1 modul

SISTEM ADDRESSABLE

SISTEM ADDRESSABLE

Keuntungan menggunakan fire alarm addressable: 1.Instalasi kabel yang relatif sederhana 2.Output yang indepeden 3.Bisa menampung banyak device 4.Lokasi Titik Kebakaran Lebih Pasti Kekurangan menggunakan fire alarm addressable : 5. Harga mahal

KOMPONEN FIRE ALARM

(Rate of Rise) Heat Detector

Fix Temperature

Smoke Detector

Gas Detector

GAS DETECTOR

PERBEDAAN KONVENSIONAL DAN ADDRESSABLE Masing-masing fire alarm memiliki kelebihan dan kekurangan

Fire Alarm Addressable

Fire Alarm Konvensional • Jika rangkaian komplek, butuh banyak kabel(loop) dan detector terbatas • Tidak boleh percabangan loop

• Peletakan detector bebas di jalur utama

VS

• Dalam satu loop bisa diletakan banyak detector • Bisa mendeteksi sumber kebakaran

• Tidak bisa mendetaksi sumber kebakaran

• Harga detector mahal

• Harga detector murah dari Addressable

Bagaimana cara mengoptimalkan jenis-jenis fire alarm tersebut?

SEMI ADDRESSABLE

Untuk menengahi harga detector Addressable yang mahal maka digunakan Zone Control.

Penggunaanya diperlukan sebuah prangkat yang mendukung alamat dan koneksi dengan detector alarm kebakaran konvensional.
