Apunta tu antena a HISPASAT El nuevo programa de cálculo para orientar las antenas hacia los satélites de HISPASAT le permite seleccionar el país donde se encuentre, tanto de Europa o Norte de África, como de América y el satélite al que quiera orientarse.

Orientación y apuntamiento Para recibir las emisiones de HISPASAT se puede instalar la antena parabólica en tejados, terrazas, ventanas o jardines con visión despejada hacia el Suroeste, es decir, sin obstáculos o accidentes geográficos que impidan la visión directa entre la antena y los satélites HISPASAT, que se encuentran en la posición orbital de 30º Oeste (en medio del Atlántico) y 61º Oeste (sobre Brasil). Una correcta orientación de la antena requiere en primer lugar un apuntamiento básico. Éste consiste en la determinación del acimut, elevación y plano de polarización de la antena. En el mapa-tabla de esta página se muestran los valores de acimut y elevación para todas las capitales de provincia españolas. La obtención de los parámetros adecuados para cualquier otra zona puede obtenerse por interpolación del mapa de la figura siguiente que representa las curvas de acimut y elevación constante utilizando el programa rápido de cálculo que facilitamos en las siguientes páginas. En cualquier caso, siempre es recomendable un ajuste fino con la ayuda de un medidor de campo que sintonice un canal en abierto.

Acimut El valor de acimut indicará el punto exacto en el que debemos fijar la antena en el arco suroeste. Este ángulo se mide desde el norte geográfico en sentido de las agujas del reloj. Una vez obtenido el valor de este ángulo y con ayuda de la brújula, fijaremos la orientación de la antena hacia HISPASAT. Por ejemplo una antena a instalar en Barcelona (Acimut 223) debe ser fijada en 223º.

Elevación El ángulo de elevación nos indicará la inclinación que le debemos dar a la antena con respecto al plano horizontal para orientarla hacia los satélites HISPASAT. El valor aproximado de la elevación suele ser un ángulo cercano al complementario de la latitud. Es decir ángulos cada vez menores conforme nos desplazamos hacia el Norte. Por ejemplo en Canarias o en el Sur de la Península el ángulo de elevación será mayor que en el Norte de España. Una vez obtenido el ángulo de elevación se procede a ajustar la antena utilizando la escala graduada grabada en la parte posterior de la misma. Por ejemplo, el ángulo de elevación a que debemos fijar una antena a instalar en Cádiz será de 41º (elevación) y en Bilbao de 33º.

Valores de acimut y elevación

Ajuste del plano de polarización El ángulo del plano de polarización se ajusta girando el conversor (LNB), respecto a la vertical en el sentido de las agujas del reloj. Este ángulo, igualmente, vendrá determinado por la ubicación geográfica de la antena y sus valores pueden ser consultados en el siguiente gráfico.

Ajuste del plano de polarización

GUÍA PARA ORIENTAR A SATÉLITE AMAZONAS 61ºW Si la antena ha sido desmontada de su base, un aspecto importante es que la base sea montada perpendicular al suelo, es decir a 90º de la linea horizontal del muro donde la montamos o mas fácil recto hacia arriba.

una vez hecho esto nos fijamos que la parte superior del mástil donde va montado el plato este en linea recta o técnicamente hablando a 90º respecto de bla bla bla... derecho para arriba, esto lo recalco ya que es muy importante a la hora de buscar la señal un plato inclinado nos hará muy difícil el trabajo en cambio si hacemos bien este paso pincharemos el satélite enseguida.

seguimos...

si además hemos desarmado todo, al armarlo debemos preocuparnos de la inclinación del eje del LNB (la cosa redonda que toma la señal) el cual trae una marca y esta debe quedar en el centro del soporte del mismo fíjense en las siguientes imagenes:

Ahora buscar señal, primero que nada encendemos el decodificador, nos vamos a menú - instalación (nos pide una clave la cual es generalmente 0000) vamos Lista TP, seleccionamos el transpondedor 10727 H 28880, en la parte baja de la pantalla veremos dos barras de señal, una de nivel y la otra de calidad, nos interesa la primera, le damos volumen de modo que desde la ubicación de la antena podamos oír el pitido del buscador de señal y comenzamos mover nuestra antena en forma horizontal (lo mejor es mirar la antena de algún vecino, esto nos dará una idea de donde se encuentra el satélite, como decía movemos de lado a lado subiendo una pizca la inclinación del plato, este movimiento debe ser muy lento y cuidando de no dar saltos bruscos (los tornillos lo suficientemente sueltos para que dejen el libre correr de la antena) un poco de paciencia y en cuanto pinchen el satélite el sonido del deco se hará mas agudo dependiendo del nivel que alcance, ahora solo que con la ayuda de alguien que mire la TV puedan afinar la ubicación final apretando poco a poco los tornillos de forma de alcanzar un nivel superior al 50%. http://uruguaytvsatelital.blogspot.com/p/descargas.html

Instalar y orientar una antena parabólica

Intro (1/6) ¿Qué te parecería instalar una parabólica en casa y recibir cientos de canales de TV? Hoy en día son un elemento bastante común en nuestros tejados. Su auge es debido sobre todo a su abaratamiento, podemos obtener un kit completo de parabólica con cables por menos de 60 euros, y un receptor de satélite o tarjeta PCI por unos 100 euros. En esta guía conocerás todo el proceso explicado con todo lujo de detalles y con numerosas ilustraciones. ¿Te animas?

Plato con todos sus elementos

Soporte de pared en L

4 tacos metálicos de expansión

4 tornillos hexagonales

4 arandelas tipo grower

2 conectores F

Cable coaxial especial para satélite

Receptor o tarjeta PCI receptora

El diámetro del plato de la parabólica El diámetro del plato adecuado para la recepción varía respecto a los siguientes factores



Satélite que queramos captar



Nuestra posición geográfica

Diámetro de plato necesario para captar Astra 19'2ºE

Los satélites 1B, 1C, 1E, 1F, 1G y 2C emiten la misma señal. La cobertura en la península es perfecta con una antena de 50 cm. Para las Islas Canarias necesitaríamos una de 120 cm. A pesar de esos minúsculos 50 cm que Astra dice que nos basta, yo iría sobre seguro y usaría una de 80 cm. Al menos, eso me dijeron en la tienda donde compré el plato, si ellos lo dicen por algo será...

Diámetro de plato necesario para captar Hispasat Según la web de Hispasat, el satélite tiene cobertura completa para las Islas Canarias y la península usando una antena que puede ir desde los 35 a 75 cm. Aunue insisto en lo que me dijo el dependiente de la tienda que me vendió el plato, no uses menos de 80 cm.

Colocación del soporte en la pared (3/6) Antes de ponernos a fijar el soporte en L, buscaremos el lugar idóneo. Los requisitos son dos: 

El lugar donde fijemos el soporte nos tiene que permitir orientar el plato hacia el sur. Usaremos la brújula para ello.



No debe haber ningún obstáculo cerca frente al plato. Una vez confirmados ambos puntos, pondremos el soporte sobre la pared donde vayamos a fijarlo, y con un rotulador hacemos las marcas. Ahora vamos a por el taladro y con la broca del diámetro apropiado para los tacos metálicos que hemos comprado, hacemos los cuatro agujeros. La profundidad ideal es medio centímetro + la longitud del taco.

Los tacos metálicos de expansión Pero ¿cómo se agarran estos tacos? No son como los de plástico, que se van agarrando a medida que atornillamos. Los metálicos necesitan un "empujoncito" con el mango para colocación de tacos de expansión y el martillo. En su interior tienen la rosca para el tornillo hexagonal, y una parte inferior que se deformará tras un martillazo almango para colocación de tacos de expansión.

Introducimos los cuatro tacos en sus agujeros, metemos el mango para colocación de tacos de expansión en cada uno de ellos, y damos un fuerte martillazo para que se expandan y queden agarrados:

Ya tenemos fijados los cuatro tacos. Ahora colocamos el soporte en L, colocamos las arandelas grower y atornillamos.

Misión cumplida. Lo siguiente, montar el plato.

Montaje del plato (4/6) Dependiendo de la marca y modelo del plato que poseas, el montaje variará. Debería venir con un manual de instrucciones con el montaje. De todas formas, os muestro el montaje del mío por si es de utilidad.

Montaremos todo, incluído el LNB, y atornillamos fuerte excepto los tornillos marcados en rojo. Los dejaremos lo suficientemente apretados para que todo se sujete bien, pero lo suficientemente aflojados para poder mover la parabólica con la mano. Concretamente debe permitir tres movimientos, señalados con las flechas rojas.

¿A qué satélite oriento mi antena? Pues depende. En esta guía hablaremos de los más comunes, el Hispasat y el Astra 19'2º. Cuando hablamos de Hispasat y Astra en realidad nos referimos a la señal que emiten las plataformas, pues en realidad existen muchos satélites emitiendo lo mismo en distintas posiciones para cubrir la mayor superficie terrestre posible. Por lo tanto, nos valdrá captar la señal de cualquiera de la plataforma deseada. Concretamente, Hispasat emite con tres satélites para Europa, el Hispasat 1B, 1C y 1D. Astra sin embargo tiene nada más y nada menos que ocho satélites, Astra 1B, 1C, 1E, 1F, 1G, 1H y 2C.

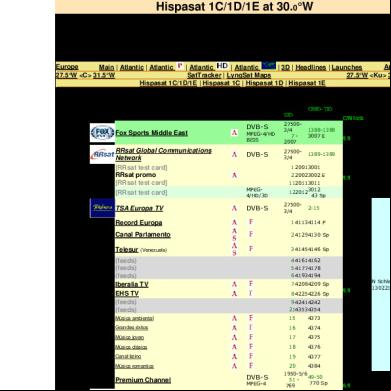

Cada uno tiene sus canales, siendo el Hispasat el que tiene más en español. Sin embargo, en Astra 19'2º encontraremos muchos más, y en abierto, aunque la mayoría en alemán. En ambos podremos encontrar en abierto los canales autonómicos españoles, en su emisión especial internacional. La plataforma española de pago, Digital+, se encuentra en ambos. Pero lo mejor es que eches un vistazo a la lista de canales de Hispasat y la lista de canales de Astra y decidas por ti mismo. Y bien, llegó el momento de orientar nuestra parabólica hacia el satélite que queramos. Necesitamos tres datos para lograrlo: azimut, elevación y polarización del LNB. Azimut Es la posición del plato en plano horizontal respecto del norte. Se mide en grados.

Elevación Es la inclinación en la que llega el haz de señal del satélite hasta nuestra parabólica. Se mide en grados y valiéndonos de lo que venga marcado en el soporte del plato.

Polarización Es la rotación que debe tener el LNB respecto a la vertical del suelo. Se mide en grados.

Todos estos datos dependen de dos factores: 

Nuestra posición geográfica



La posición del satélite cuya señal queramos captar También puedes usar el Dishpointer, usando Google Maps como base. En este último, el valor 'LNB Skew' corresponde a la polarización. Para buscar en la lista de satélites, el Astra es el 19.2E Astra y el Hispasat el 30.0W Hispasat 1C/1D

Datos de orientación para antenas parabólicas en España Astra

Hispasat

Provincia Azimut Elevación Polarización Azimut Elevación Polarización ALAVA

150

36

+20

217

33

-25

ALBACETE

148

40

+25

220

36

-30

ALICANTE

150

41

+25

222

36

-30

ALMERÍA

146

42

+25

221

38

-30

ASTURIAS

146

34

+25

213

34

-25

AVILA

146

37

+25

216

36

-25

BADAJOZ

142

38

+30

214

39

-25

BARCELONA

155

39

+20

224

32

-30

BURGOS

148

36

+25

216

34

-25

C.REAL

146

39

+25

218

37

-30

CACERES

143

37

+30

214

38

-25

CÁDIZ

141

40

+30

144

41

-30

CASTELLÓN

152

40

+20

222

34

-30

CORDOBA

144

40

+30

218

39

-30

CUENCA

148

39

+25

219

36

-30

GIRONA

156

39

+20

224

31

-30

GRANADA

145

41

+30

219

39

-30

GUADALAJARA

148

38

+25

218

36

-30

GUIPÚZCOA

150

36

+20

218

33

-25

HUELVA

141

39

+30

215

40

-25

HUESCA

152

38

+20

220

33

-30

JAEN

145

40

+30

219

38

-30

LA CORUÑA

142

33

+30

210

36

-20

LA RIOJA

149

36

+20

218

34

-25

LAS PALMAS

124

40

+45

209

53

-25

LEÓN

145

35

+25

213

36

-25

LUGO

143

34

+25

211

36

-20

LLEIDA

153

38

+20

222

33

-30

MADRID

147

38

+25

217

36

-30

MÁLAGA

144

41

+30

219

40

-30

MALLORCA

155

41

+20

225

33

-35

MURCIA

149

41

+25

222

37

-30

NAVARRA

151

36

+20

219

33

-25

ORENSE

143

34

+25

211

36

-25

PALENCIA

146

37

+25

216

36

-25

PONTEVEDRA

142

34

+25

210

37

-20

SALAMANCA

145

36

+25

215

36

-25

SANTANDER

148

35

+25

215

34

-25

SEGOVIA

147

37

+25

216

36

-25

SEVILLA

142

39

+30

216

40

-30

SORIA

149

37

+25

218

34

-30

TARRAGONA

154

39

+20

223

33

-30

TENERIFE

124

39

+45

207

54

-25

TERUEL

150

39

+20

220

35

-30

TOLEDO

146

38

+25

217

37

-30

VALENCIA

151

40

+20

222

35

-30

VALLADOLID

146

36

+25

215

36

-25

VIZCAYA

149

35

+20

217

33

-25

ZAMORA

145

36

+25

214

36

-25

ZARAGOZA

151

38

+20

220

34

-30

Si necesitas más detalle, puedes consultar la excelente herramienta de orientación de antenas de Diesl. Un caso práctico, orientar hacia el satélite Astra en Madrid Si consultamos la tabla, tenemos los siguientes valores: 147º para el azimut, 38º la elevación, y 25º la polarización.

Azimut, 147º En primer lugar, vamos a posicionar la parabólica con el azimut correcto. Para ello, imprime la siguiente imagen (corregida). Si te resulta más cómodo, también tienes un PDF listo para imprimir en un folio.

Marcamos el azimut (147º) en la imagen que hemos impreso antes.

Localizamos el norte geográfico con la brújula y giramos el papel hasta alinear ambos "nortes" (2).

Giramos la parabólica según la marca respecto al centro.

Elevación, 38º Procedamos a la elevación. Inclinamos la antena hasta conseguir que en la serigrafía de la estructura coincida con el valor buscado, 38º.

Polarización, 25 º Ya sólo nos queda girar el LNB hasta que coincida con 25º. Podemos usar la rueda que imprimimos antes.

Si fuese negativo, ponemos el papel del revés y medimos.

Ya tenemos orientada nuestra antena. El ajuste final lo haremos con el indicador de fuerza de señal del receptor de satélite o con la aplicación que usemos en el

Conexión de los cables (6/6) Con el cable coaxial ya colocado y fijado, pelamos ambos extremos y colocamos el conector F. Para ello, hacemos un corte del aislante procurando no cortar la malla interior. Tiramos la malla hacia atrás con los dedos, hacemos el segundo corte en el aislante interior y colocamos el conector F.

Enroscamos los conectores F en el LNB y en el receptor digital o en la tarjeta PCI.

Ya sólo nos queda sintonizar. Si el receptor o aplicación de la tarjeta tiene alguna opción de mostrarnos la intensidad con la que llega la señal de satélite, lo activaremos y comprobaremos que es aceptable. Si no lo es, probamos a ajustar de forma milimétrica los tres parámetros de orientación de la parabólica. Cuando esté todo funcionando, apretamos firmemente todas las tuercas de la parabólica, y nos aseguramos de que todo esté estable.

http://www.dishpointer.com/ Latitude: -17.3795°

Name: 61W AMAZONAS | AMAZONAS 2

Elevation: 68.8°

Longitude: -66.1465°

Distance: 36161km

Azimuth (true): 16.8° Azimuth (magn.): 25.0° LNB Skew [?]: 16.0°

Satellites & Dish Sizes

All available satellites and estimated dish sizes for your location Nearby Shops & Installers

Latitude: -17.3795°

Name: 30W HISPASAT 1C | 1D | 1E | SPAINSAT

Elevation: 44.2°

Longitude: -66.1465°

Distance: 37474km

Azimuth (true): 67.7° Azimuth (magn.): 75.9° LNB Skew [?]: 62.1°
